Nagle przestaje działać gniazdo 12 V, radio, wycieraczka albo ogrzewanie tylnej szyby? W Skodzie Octavii II przyczyną często jest przepalony bezpiecznik, ale jego numer i amperaż zależą od rocznika, silnika oraz wyposażenia. Poniżej pokazuję, gdzie znajdują się skrzynki, jak odczytać układ bezpieczników, które pozycje sprawdzić w pierwszej kolejności i co zrobić, gdy nowa wkładka ponownie się przepala.
Najważniejsze informacje o bezpiecznikach Octavii II w jednym miejscu
- Dwie skrzynki znajdują się w kabinie po lewej stronie deski rozdzielczej oraz w komorze silnika przy akumulatorze.
- Za gniazdo zapalniczki zwykle odpowiada bezpiecznik F24 o wartości 25 A.
- Gniazdo 12 V w bagażniku jest najczęściej zabezpieczone przez F26 o wartości 20 A.
- Bezpiecznik wymienia się wyłącznie na element o takim samym amperażu i odpowiednim typie.
- Jeżeli nowa wkładka przepala się natychmiast, problem leży zwykle w zwarciu, wilgoci albo uszkodzonym odbiorniku.
Gdzie znajdują się bezpieczniki w Skodzie Octavii II
W drugiej generacji Octavii, oznaczanej jako 1Z, występują dwie główne skrzynki bezpieczników. Pierwsza jest umieszczona na lewym boku deski rozdzielczej, za plastikową osłoną widoczną po otwarciu drzwi kierowcy. Druga znajduje się w komorze silnika, po lewej stronie, w pobliżu akumulatora.To rozdzielenie ma praktyczne znaczenie. Skrzynka w kabinie obsługuje głównie wyposażenie wnętrza, gniazda, szyby, oświetlenie i część modułów sterujących. Pod maską znajdują się bezpieczniki obwodów silnika, ABS, wycieraczek, reflektorów i zasilania głównego.
Skrzynka w kabinie
Osłonę boczną można zwykle zdjąć bez demontażu deski rozdzielczej. Na jej odwrocie powinna znajdować się legenda, ale w starszych autach bywa nieczytelna albo nie odpowiada dokładnie wyposażeniu konkretnego egzemplarza. Dlatego zawsze porównuję numer pozycji, opis obwodu i amperaż, a nie tylko kolor bezpiecznika.
Skrzynka w komorze silnika
Przed zdjęciem pokrywy może być konieczne odsunięcie lub zdemontowanie osłony akumulatora. Pokrywę trzeba założyć starannie, ponieważ nieszczelna obudowa pozwala wodzie dostać się do bezpieczników. W praktyce wilgoć w tym miejscu potrafi wywołać serię trudnych do wyjaśnienia usterek elektrycznych.
Octavia II była produkowana w latach 2004-2013, a po liftingu zmieniono część układu. Dlatego schemat z auta przed liftingiem nie zawsze pasuje do wersji z lat 2009-2013. Najpewniejszym punktem odniesienia pozostaje oznaczenie na pokrywie oraz instrukcja przypisana do danego rocznika.
Najczęściej potrzebne pozycje w kabinie
Poniższe zestawienie dotyczy przede wszystkim układu spotykanego w Octavii II po liftingu. Nie każda pozycja musi być obsadzona, ponieważ zależy to od wersji wyposażenia. Puste gniazdo nie oznacza awarii i nie powinno być uzupełniane na własną rękę.
| Numer | Chroniony obwód | Typowa wartość |
|---|---|---|
| F1 | Gniazdo diagnostyczne, sterownik silnika, elektryczna pompa paliwa | 10 A |
| F2 | ABS i ESP | 5 A |
| F3 | Poduszki powietrzne | 5 A |
| F6 | Zestaw wskaźników, wspomaganie kierownicy, pomoc przy parkowaniu, Haldex | 5 A |
| F12 | Centralny zamek | 10 A |
| F13 | Gniazdo diagnostyczne, włącznik świateł, światła hamowania | 10 A |
| F15 | Oświetlenie wnętrza | 5-7,5 A |
| F16 | Climatronic | 10 A |
| F22 | Dmuchawa Climatronic | 40 A |
| F23 | Przednie szyby elektryczne | 30 A |
| F24 | Zapalniczka i przednie gniazdo 12 V | 25 A |
| F25 | Ogrzewanie tylnej szyby | 25-30 A |
| F26 | Gniazdo 12 V w bagażniku | 20 A |
| F27 | Przekaźnik pompy paliwa i wtryskiwacze w wybranych silnikach Diesla | 15 A |
| F29 | Sterownik silnika i ogrzewanie odmy | 10 A |
| F32 | Tylne szyby elektryczne | 30 A |
| F34 | Moduł funkcji komfortu | 20 A |
| F37 | Podgrzewanie przednich foteli | 30 A |
| F40 | Dmuchawa ogrzewania i klimatyzacji | 40 A |
| F41 | Tylna wycieraczka | 15 A |
| F49 | Włącznik świateł | 5 A |
Gdy nie działa zapalniczka, pierwszym miejscem do sprawdzenia jest F24. Jeżeli problem dotyczy gniazda w bagażniku, interesuje mnie przede wszystkim F26. Trzeba jednak pamiętać, że w niektórych samochodach gniazdo może być fabrycznie niezamontowane, a odpowiadająca mu pozycja pozostanie pusta.
Różnice między rocznikami dotyczą między innymi pozycji oświetlenia wnętrza, ogrzewania tylnej szyby i spryskiwaczy. Z tego powodu powyższą tabelę traktuję jako praktyczną orientację, a nie zamiennik oznaczeń z konkretnego auta.
Co sprawdzić pod maską
W komorze silnika występują co najmniej dwa warianty rozmieszczenia bezpieczników. Zależą one od rocznika, silnika, skrzyni biegów i wyposażenia. W wersji spotykanej w wielu samochodach po liftingu najczęściej przydają się następujące pozycje.| Numer | Chroniony obwód | Typowa wartość |
|---|---|---|
| F3 | Obwód pomiarowy | 5 A |
| F4 | Zawory ABS | 20-30 A |
| F7 | Zasilanie zacisku 15 i rozrusznika | 40 A |
| F8 | Radio | 15 A |
| F10 | Sterownik silnika i przekaźnik główny | 5-10 A |
| F13 | Sterownik silnika | 15-30 A |
| F14 | Zapłon | 20 A |
| F17 | Klakson | 15 A |
| F18 | Wzmacniacz systemu audio | 30 A |
| F19 | Przednie wycieraczki | 30 A |
| F25 | Pompa ABS | 30-40 A |
| F26 | Centralny moduł i lewa strona oświetlenia | 30 A |
| F29 | Zasilanie zacisku 30 | 50 A |
| F30 | Zacisk X, czyli część odbiorników odłączanych podczas rozruchu | 40 A |
W starszym wariancie skrzynki numery mogą przesunąć się względem tego zestawienia. Przykładowo radio może być zabezpieczone inną pozycją niż F8, a obwód wycieraczek może występować w innym miejscu. Jeżeli opis na pokrywie różni się od tabeli, pierwszeństwo ma oznaczenie samochodu, nie ogólny schemat znaleziony dla innego rocznika.

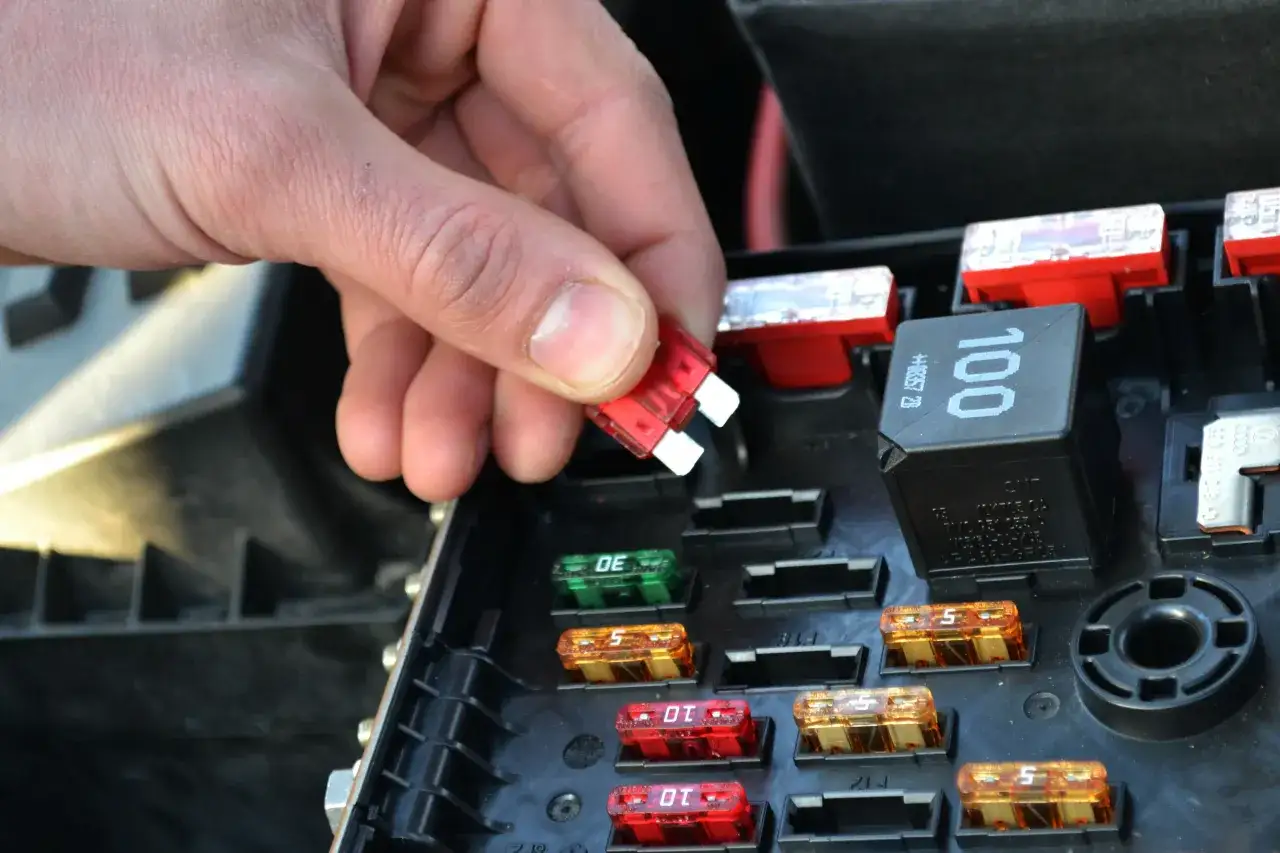

Jak bezpiecznie wymienić przepalony bezpiecznik
Wymiana jest prosta, ale nie warto robić jej na włączonym zapłonie. Najpierw wyłączam odbiornik, wyjmuję kluczyk i czekam chwilę, aby moduły sterujące przeszły w stan spoczynku.
- Zdejmij odpowiednią osłonę skrzynki.
- Odczytaj numer bezpiecznika z legendy i sprawdź jego nominalny amperaż.
- Wyjmij wkładkę plastikową pincetą znajdującą się zwykle w pokrywie.
- Obejrzyj metalowy element wewnątrz bezpiecznika albo sprawdź go miernikiem.
- Włóż nowy bezpiecznik o identycznej wartości i takim samym rozmiarze.
- Włącz urządzenie i sprawdź, czy obwód działa.
Kolor pomaga w szybkiej identyfikacji, ale nie powinien być jedynym kryterium. Typowe oznaczenia to czerwony 10 A, niebieski 15 A, żółty 20 A, biały 25 A, zielony 30 A i pomarańczowy 40 A. W Octavii można spotkać także bezpieczniki o wartościach 3 A, 5 A i 7,5 A.
Nie wolno wkładać mocniejszej wkładki tylko dlatego, że poprzednia się przepaliła. Bezpiecznik ma uchronić przewody przed przegrzaniem, więc zastosowanie większego amperażu może przesunąć awarię z małego elementu na wiązkę przewodów albo moduł sterujący.
Dlaczego nowy bezpiecznik znowu się przepala
Jednorazowe przepalenie mogło być skutkiem chwilowego przeciążenia, ale szybkie uszkodzenie nowej wkładki oznacza zwykle konkretny problem. Najczęściej winne są zwarcie przewodu do masy, uszkodzony silnik elektryczny, wilgoć w złączu albo dodatkowe akcesorium zamontowane po zakupie auta.
Gniazda 12 V i zapalniczka
W przypadku F24 zaczynam od sprawdzenia, czy w gnieździe nie ma monety, metalowego elementu lub uszkodzonej ładowarki. Tani adapter USB potrafi zrobić zwarcie, a jego wymiana często rozwiązuje problem szybciej niż poszukiwanie usterki w całej instalacji.
Wycieraczki i spryskiwacze
Jeżeli przepala się bezpiecznik wycieraczek, sprawdzam, czy pióra nie zostały przymarznięte do szyby. Zablokowany mechanizm zwiększa obciążenie silnika i może uszkodzić bezpiecznik. Podobnie działa zapieczony mechanizm tylnej wycieraczki w wersji kombi.Przeczytaj również: Kontrolka akumulatora podczas jazdy - co oznacza i co sprawdzić
Radio, hak i dodatkowe wyposażenie
Problemy często pojawiają się po montażu niefabrycznego radia, haka holowniczego, alarmu albo wzmacniacza. Błędnie połączone przewody mogą obciążać kilka obwodów jednocześnie, dlatego przy powtarzającej się awarii sprawdzam najpierw elementy, które były dokładane po opuszczeniu fabryki.
Jeżeli bezpiecznik jest dobry, a urządzenie nadal nie działa, nie wymieniam wkładek w ciemno. Przyczyną może być przekaźnik, masa, skorodowane złącze, uszkodzony silnik lub moduł komfortu. W takim przypadku potrzebny jest pomiar napięcia i ciągłości przewodów, a czasem również diagnostyka komputerowa.
Bezpiecznik a akumulator i problemy z rozruchem
Rozładowany akumulator zwykle nie przepala bezpiecznika, ale może powodować liczne błędy modułów, zanik wspomagania albo problemy z centralnym zamkiem. Dlatego przy elektrycznych objawach sprawdzam nie tylko skrzynkę, lecz także napięcie spoczynkowe akumulatora i stan klem.
Orientacyjnie sprawny, naładowany akumulator powinien mieć około 12,4-12,7 V po postoju, a po uruchomieniu silnika napięcie ładowania najczęściej mieści się w granicach 13,8-14,7 V. Są to wartości pomocnicze, bo wynik zależy od temperatury, typu akumulatora i strategii ładowania. Zbyt niskie napięcie nie jest jednak powodem, aby wkładać większy bezpiecznik.
Przy braku rozruchu sprawdzam kolejno stan akumulatora, połączenie masowe silnika, główne zasilanie oraz bezpieczniki związane z zaciskiem 15 i sterownikiem silnika. Jeżeli rozrusznik kręci, ale silnik nie podejmuje pracy, sam bezpiecznik nie daje jeszcze odpowiedzi. Trzeba rozdzielić problem z zasilaniem od problemu z paliwem, zapłonem albo komunikacją sterowników.
Jak uniknąć pomyłki przy wyborze schematu
- Sprawdź, czy samochód jest przed liftingiem, czy po liftingu.
- Porównaj liczbę pozycji i kształt gniazd z własną skrzynką.
- Uwzględnij silnik benzynowy, Diesla, skrzynię automatyczną i napęd 4x4.
- Nie zakładaj, że puste gniazdo jest brakiem bezpiecznika.
- Po wymianie sprawdź działanie całego obwodu, a nie tylko pojedynczego urządzenia.
Najczęstszy błąd polega na korzystaniu z pierwszego schematu znalezionego dla „Octavii 2” bez sprawdzenia rocznika. W tym modelu podobne objawy mogą prowadzić do różnych pozycji, dlatego najbezpieczniej traktować internetową rozpiskę jako pomoc, a fabryczną legendę jako podstawę decyzji.
Co sprawdzić przed zamknięciem skrzynki
Po wymianie upewnij się, że pokrywa jest prawidłowo zatrzaśnięta, szczególnie w komorze silnika. Zostaw w samochodzie mały zestaw zapasowych bezpieczników o wartościach 5, 10, 15, 20, 25 i 30 A, ale nie wkładaj ich profilaktycznie do pustych gniazd.
Jeśli awaria wraca, przerwij wymianę i poszukaj przyczyny w instalacji. W Octavii II największą różnicę robi nie sam nowy bezpiecznik, lecz poprawne rozpoznanie, który obwód został przeciążony i dlaczego. Taka kolejność chroni zarówno instalację, jak i droższe moduły samochodu.
