Gdy wycieraczki w Renault Clio 3 przestają działać, naturalnie zaczyna się od szukania przekaźnika. Problem w tym, że w tym modelu przednie wycieraczki zwykle nie mają osobnej, wyjmowanej kostki przekaźnika, a ich pracą sterują moduły elektroniczne. Poniżej pokazuję, gdzie sprawdzić bezpiecznik, moduł sterujący i silnik oraz jak odróżnić awarię instalacji od zatartego mechanizmu.
Najważniejsze informacje o sterowaniu wycieraczkami w Clio 3
- Osobny przekaźnik przednich wycieraczek najczęściej nie występuje jako wymienna kostka.
- Główny bezpiecznik silnika przednich wycieraczek ma zwykle wartość 20 A.
- Skrzynka pod maską znajduje się za lewym reflektorem, w zespole zabezpieczeń i przełączania.
- W kabinie znajduje się druga skrzynka, po lewej stronie konsoli środkowej.
- Jeśli bezpiecznik natychmiast się przepala, podejrzany jest zablokowany mechanizm albo zwarcie.

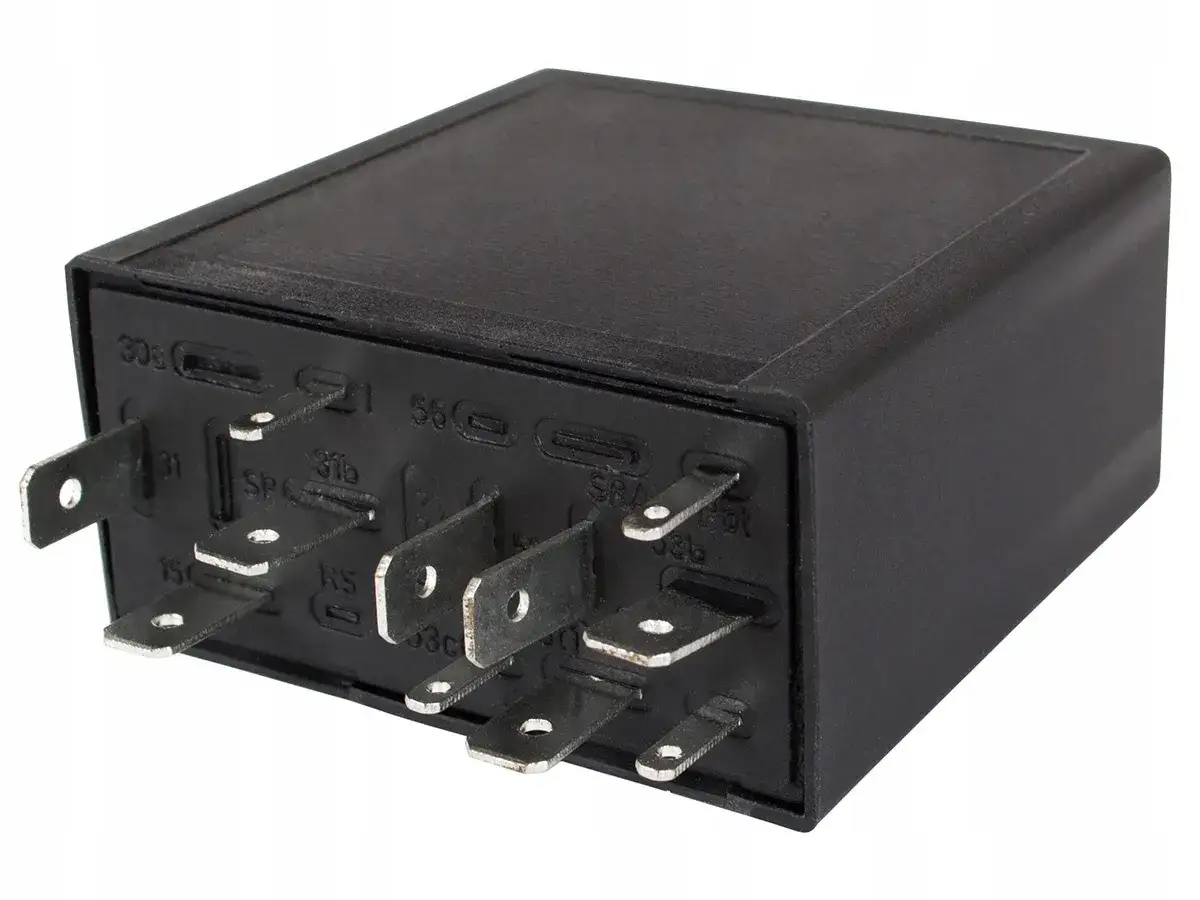

Gdzie w Clio 3 znajduje się przekaźnik wycieraczek
Najkrótsza odpowiedź brzmi: nie szukaj typowego przekaźnika wycieraczek jako pojedynczej kostki. W większości wersji Renault Clio III sterowanie przednimi wycieraczkami jest rozdzielone między przełącznik przy kierownicy, moduł UCH oraz zespół zabezpieczeń i przełączania umieszczony w komorze silnika.
Moduł UCH to nadwoziowy komputer, który interpretuje sygnały z manetki. Zespół zabezpieczeń i przełączania odpowiada między innymi za zasilanie silnika wycieraczek oraz reakcję ochronną, gdy mechanizm zostanie przeciążony. Dlatego w fabrycznym układzie nie zawsze da się wskazać jeden przekaźnik, który wystarczy wyjąć i wymienić.
W komorze silnika szukaj skrzynki za lewym reflektorem. W jej wnętrzu znajdują się bezpieczniki i przekaźniki, ale część przekaźników jest przylutowana do modułu. Dokumentacja serwisowa ostrzega przed ich samodzielnym wyjmowaniem, ponieważ nie są przewidziane do zwykłej wymiany jak klasyczne przekaźniki w starszych samochodach.
Najpierw sprawdź bezpiecznik, a nie moduł
W popularnych schematach bezpiecznik przednich wycieraczek jest oznaczany jako F8 o wartości 20 A. W dokumentacji zespołu zabezpieczeń może występować jako bezpiecznik wewnętrzny numer 107, również 20 A. Różnica w oznaczeniu wynika z zastosowanego schematu i wersji wyposażenia, dlatego najpewniejszym punktem odniesienia pozostaje opis na pokrywie skrzynki lub schemat przypisany do konkretnego samochodu.
W kabinie znajduje się skrzynka bezpieczników i przekaźników po lewej stronie konsoli środkowej, pod deską rozdzielczą. W zależności od wyposażenia można tam znaleźć między innymi bezpiecznik zasilający układ automatycznych wycieraczek lub czujnik deszczu. Nie należy jednak mylić go z głównym zabezpieczeniem silnika przednich wycieraczek.
| Element | Typowa lokalizacja | Co sprawdza |
|---|---|---|
| Bezpiecznik silnika przednich wycieraczek | Skrzynka pod maską, za lewym reflektorem | Zasilanie silnika, zwykle 20 A |
| Bezpiecznik automatycznych wycieraczek | Skrzynka w kabinie | Czujnik deszczu i sterowanie automatyczne |
| Silnik wycieraczek | Pod podszybiem, u podstawy przedniej szyby | Napęd ramion i mechanizm powrotu |
| Moduł UCH | Dolna część deski rozdzielczej | Interpretację sygnałów z manetki i funkcje nadwozia |
Bezpiecznik wymieniaj wyłącznie na taki sam, czyli o identycznym amperażu. Założenie mocniejszego bezpiecznika może uszkodzić instalację, szczególnie gdy przyczyną awarii jest zwarcie lub zablokowany silnik.
Co oznacza zachowanie wycieraczek
Objawy często pozwalają zawęzić problem bez demontażu połowy samochodu. Ja zawsze zaczynam od ustalenia, czy wycieraczki nie działają w żadnym trybie, czy zniknęła tylko jedna funkcja. To ważne, ponieważ awaria całego zasilania wygląda inaczej niż uszkodzony styk parkowania w silniku.
| Objaw | Najbardziej prawdopodobne przyczyny |
|---|---|
| Brak pracy na wszystkich biegach | Bezpiecznik 20 A, zasilanie modułu, uszkodzony silnik, przewód masowy albo moduł sterujący |
| Działa tylko jeden bieg | Manetka, sterowanie niską lub wysoką prędkością, przewody albo moduł |
| Wycieraczki zatrzymują się w przypadkowym miejscu | Styk położenia spoczynkowego w silniku lub problem z mechanizmem |
| Bezpiecznik przepala się po włączeniu | Zatarte cięgna, zablokowane ramiona, lód na szybie albo zwarcie |
| Pracuje tył, ale nie działa przód | Oddzielne zasilanie i sterowanie obwodu przednich wycieraczek |
Jeżeli wycieraczki zatrzymały się po przymarznięciu do szyby, nie zakładałbym od razu uszkodzenia przekaźnika. Układ Clio 3 ma funkcję ochronną i może odłączyć zasilanie silnika przy zbyt dużym oporze. Po usunięciu blokady czasem wystarczy odczekać chwilę i ponownie uruchomić zapłon, ale przepalony bezpiecznik nadal trzeba sprawdzić.
Jak sprawdzić układ krok po kroku
- Wyłącz zapłon i sprawdź bezpiecznik odpowiedzialny za silnik przednich wycieraczek.
- Obejrzyj jego gniazdo. Nadtopienie plastiku, śniedź lub luźne styki wskazują na problem większy niż sam bezpiecznik.
- Sprawdź, czy ramiona i cięgna nie są zablokowane. Nie szarp nimi na siłę, ponieważ można uszkodzić przekładnię albo wieloklin.
- Zmierz napięcie na wtyczce silnika podczas włączania wycieraczek. Do takiego testu wystarczy multimetr albo próbnik 12 V.
- Jeżeli zasilanie dochodzi do silnika, a on nie reaguje, podejrzany jest silnik, jego masa lub styk parkowania.
- Jeżeli zasilania nie ma, trzeba sprawdzić manetkę, przewody, moduł UCH i zespół zabezpieczeń pod maską.
Pomiar na samym bezpieczniku nie zawsze wystarcza. Bezpiecznik może być dobry, a problem może dotyczyć styku w kostce, masy silnika lub wyjścia modułu. W trudniejszych przypadkach przydaje się diagnostyka komputerowa modułów nadwozia, najlepiej urządzeniem obsługującym systemy Renault.
Przy pracy przy skrzynce pod maską zapłon powinien być wyłączony. Jeśli planujesz odłączać moduły lub rozbierać instalację, odłącz ujemną klemę akumulatora i odczekaj kilka minut. Po odłączeniu akumulatora mogą być potrzebne ponowne ustawienie zegara, szyb lub kodu radia, zależnie od wyposażenia.
Najczęstsze błędy przy szukaniu usterki
Pierwszym błędem jest wyjmowanie kolejnych przekaźników „na próbę”. W Clio 3 część z nich nie steruje wycieraczkami, a część jest elementem zespolonego modułu i nie powinna być wyciągana bez odpowiedniej procedury.
Drugim błędem jest wymiana bezpiecznika na większy. Jeśli fabrycznie znajduje się 20 A, bezpiecznik 25 A nie rozwiąże problemu, tylko może opóźnić zadziałanie ochrony i zwiększyć ryzyko uszkodzenia przewodów.
Trzeci błąd to pominięcie mechaniki. Zatarte cięgna pod podszybiem potrafią pobierać tak duży prąd, że kierowca podejrzewa moduł elektroniczny. W praktyce sprawdzenie, czy mechanizm porusza się bez nadmiernych oporów, często daje więcej niż przypadkowa wymiana drogich części.
Nie ignorowałbym też wilgoci. Zatkane odpływy podszybia mogą kierować wodę w okolice silnika wycieraczek, złączy i modułów. Ślady korozji na pinach lub zielony nalot na kostce są sygnałem, że sama wymiana bezpiecznika nie wystarczy.
Najkrótsza droga do prawidłowej diagnozy
W Renault Clio 3 odpowiedź na pytanie, gdzie jest przekaźnik wycieraczek, wymaga małego doprecyzowania. Najczęściej nie ma tam osobnego, wymiennego przekaźnika przednich wycieraczek. Trzeba sprawdzić bezpiecznik 20 A w skrzynce za lewym reflektorem, stan mechanizmu, napięcie na silniku oraz komunikację modułów.
Jeżeli bezpiecznik jest cały, a do silnika nie dociera zasilanie, nie kupowałbym od razu używanego modułu. Najpierw sprawdziłbym manetkę, masy, złącza i błędy zapisane w UCH. Taka kolejność zwykle pozwala uniknąć kosztownej wymiany sprawnych części i szybciej przywrócić wycieraczki do pracy.
