Gdy w Golfie 5 nagle przestaje działać gniazdo 12 V, dmuchawa, światła albo elektryczna szyba, pierwszym podejrzanym często jest bezpiecznik. Poniżej opisuję lokalizację obu skrzynek, najważniejsze pozycje, prawidłowy sposób sprawdzania oraz sytuacje, w których sama wymiana wkładki nie rozwiąże problemu.
Najważniejsze informacje o bezpiecznikach w Golfie V
- Dwie główne skrzynki znajdują się na bocznej krawędzi deski rozdzielczej i w komorze silnika.
- Bezpiecznik gniazda 12 V najczęściej znajduje się na pozycji 24 i ma 25 A, ale układ zależy od rocznika i wyposażenia.
- Wymieniany element musi mieć identyczny amperaż jak poprzedni.
- Jeśli nowy bezpiecznik przepala się od razu, przyczyną jest najczęściej zwarcie lub przeciążenie obwodu.
- Internetowe rozpiski mogą różnić się między wersjami, dlatego przed wymianą trzeba sprawdzić opis na pokrywie lub dokumentację konkretnego auta.
Gdzie znajdują się skrzynki bezpieczników w Golfie 5
W Volkswagenie Golfie V zastosowano dwie podstawowe strefy zabezpieczeń. Pierwsza skrzynka znajduje się na lewym boku deski rozdzielczej, widocznym po otwarciu drzwi kierowcy. Druga mieści się pod maską, w pobliżu akumulatora, pod plastikową pokrywą.
Do skrzynki w kabinie zwykle wystarczy zdjąć boczną zaślepkę. Nie potrzeba specjalistycznych narzędzi, choć płaski plastikowy podważak może ułatwić pracę i ograniczyć ryzyko porysowania tworzywa. W komorze silnika trzeba odpiąć pokrywę, a w niektórych wersjach dodatkowo zwrócić uwagę na zatrzaski oraz uszczelnienie chroniące instalację przed wilgocią.

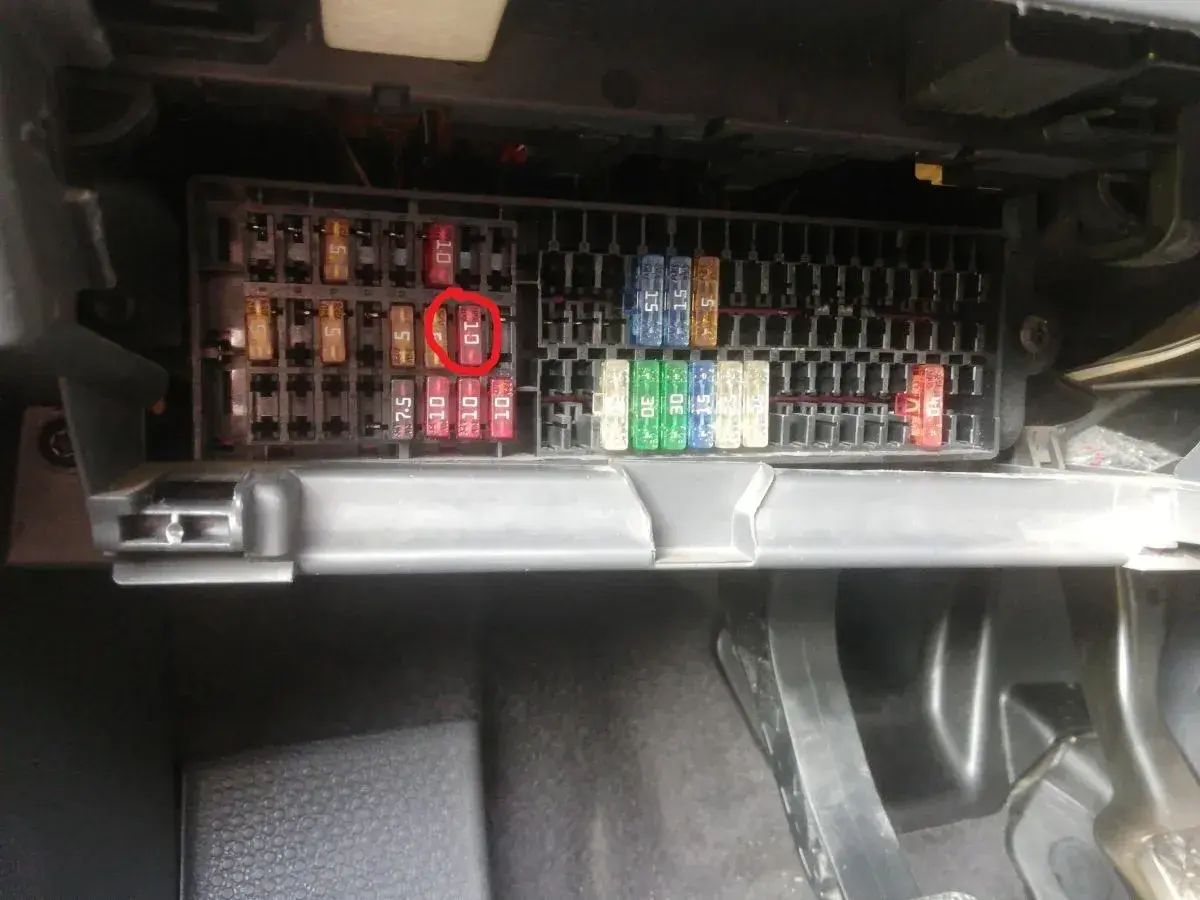

Skrzynka w kabinie
Panel wewnętrzny odpowiada głównie za obwody wyposażenia nadwozia i komfortu. Znajdują się tam zabezpieczenia między innymi dla gniazd 12 V, szyb, centralnego zamka, ogrzewania tylnej szyby, wycieraczek oraz części sterowników.
Skrzynka pod maską
Pod maską umieszczono bezpieczniki i przekaźniki związane z układem napędowym. Chronią one między innymi ABS, sterownik silnika, wentylator chłodnicy, pompę paliwa, światła, klakson i rozrusznik. Obok zwykłych bezpieczników mogą występować także wysokoprądowe wkładki przy akumulatorze.
Opis bezpieczników w kabinie i najczęściej używane pozycje
Rozpiska skrzynki wewnętrznej nie jest identyczna w każdym Golfie 5. Różnice wynikają z rocznika, silnika, wersji wyposażenia, obecności Climatronica, ogrzewania foteli, haka holowniczego czy dodatkowego ogrzewania. Dlatego poniższą tabelę traktuję jako praktyczną orientację, a nie zamiennik oznaczeń z konkretnego samochodu.
| Pozycja | Typowy amperaż | Chroniony obwód |
|---|---|---|
| 1 | 10 A | Regulacja zasięgu reflektorów, złącze diagnostyczne |
| 3 | 5 A | Elektryczne wspomaganie kierownicy |
| 20 | 5 A | ABS z EDS |
| 22 | 40 A | Dmuchawa nawiewu w wersjach z Climatronikiem |
| 23 | 30 A | Moduły przednich szyb elektrycznych |
| 24 | 25 A | Zapalniczka lub przednie gniazdo 12 V |
| 25 | 25 A | Ogrzewanie tylnej szyby |
| 26 | 20 A | Gniazdo 12 V, często w bagażniku |
| 27 | 15 A | Pompa paliwa i jej sterowanie |
| 29 | 10 A | Sterownik silnika lub układ wtryskowy |
| 30 | 5 A | Wybrane obwody poduszek powietrznych i sterowania |
| 41 | 15 A | Wycieraczka tylnej szyby w części wersji |
| 42 | 20 A | Gniazdo 12 V w późniejszych odmianach |
Najczęściej sprawdzanym elementem jest pozycja 24, czyli zabezpieczenie zapalniczki lub gniazda zasilania. W późniejszych wersjach funkcja gniazda mogła zostać przypisana innej pozycji, dlatego przed włożeniem nowej wkładki warto porównać numer na pokrywie z rzeczywistym wyposażeniem auta.
Wolne miejsca w panelu nie zawsze oznaczają brak bezpiecznika. Część pozycji pozostaje pusta, ponieważ dotyczy wyposażenia, którego dany egzemplarz nie ma. Nie należy uzupełniać pustego gniazda na własną rękę, nawet jeśli obok znajdują się podobne bezpieczniki.
Co zabezpiecza skrzynka w komorze silnika
Układ pod maską jest bardziej zależny od silnika niż panel w kabinie. Inaczej może wyglądać rozdział zabezpieczeń w benzynowym 1.4, inaczej w dieslu 1.9 TDI, a jeszcze inaczej w wersji z DSG albo rozbudowanym wyposażeniem.
| Obszar instalacji | Przykładowe elementy | Dlaczego jest istotny |
|---|---|---|
| Układ hamulcowy | ABS i EDS | Awaria może zapalić kontrolki ABS i ESP oraz ograniczyć działanie systemów stabilizacji. |
| Zarządzanie silnikiem | ECU, cewki, wtryskiwacze, sonda lambda | Przepalenie może skutkować nierówną pracą silnika albo brakiem rozruchu. |
| Chłodzenie | Wentylator chłodnicy i jego sterowanie | Uszkodzenie zabezpieczenia może doprowadzić do przegrzewania podczas postoju. |
| Zasilanie paliwem | Pompa paliwa i przekaźnik | Silnik może kręcić rozrusznikiem, ale nie podejmować pracy. |
| Oświetlenie i sygnały | Reflektory, klakson, wycieraczki | Usterka wpływa bezpośrednio na widoczność i bezpieczeństwo jazdy. |
| Świece żarowe | Sterownik i obwód świec w dieslu | Problem może utrudniać rozruch, szczególnie przy niskiej temperaturze. |
Przy akumulatorze mogą znajdować się bezpieczniki wysokoprądowe, często w formie metalowych listew lub dużych wkładek. Ich uszkodzenie nie zawsze wygląda jak przepalony drucik, dlatego przy podejrzeniu problemu z głównym zasilaniem lepiej użyć miernika i sprawdzić napięcie po obu stronach elementu.
Jak sprawdzić i wymienić bezpiecznik bez błędu
Do podstawowej kontroli wystarczy latarka, plastikowy chwytak do bezpieczników i multimetr. Samo oglądanie wkładki bywa pomocne, ale nie daje pełnej pewności, bo pęknięcie mostka może być bardzo małe albo ukryte w obudowie.
- Wyłącz zapłon, wszystkie odbiorniki prądu i wyjmij kluczyk.
- Otwórz właściwą skrzynkę i znajdź pozycję zgodną z opisem.
- Wyjmij bezpiecznik chwytakiem, nie szarpiąc za przewody.
- Sprawdź metalowy mostek wzrokowo albo zmierz jego ciągłość multimetrem.
- Włóż nowy element o takim samym amperażu i rodzaju.
- Włącz urządzenie i sprawdź, czy obwód działa prawidłowo.
Kolor pomaga w szybkiej identyfikacji, ale nie powinien być jedynym kryterium. Najczęściej spotkasz czerwone 10 A, niebieskie 15 A, żółte 20 A, białe 25 A i zielone 30 A. Zawsze ważniejsza jest liczba nadrukowana na bezpieczniku oraz oznaczenie przypisane do konkretnego gniazda.
Nie trzeba wymieniać całego kompletu tylko dlatego, że jeden element się przepalił. Z mojego doświadczenia wynika jednak, że przy starszym Golfie dobrze mieć w schowku kilka zapasowych bezpieczników o podstawowych wartościach, szczególnie 5 A, 10 A, 15 A, 20 A i 25 A.
Dlaczego nowy bezpiecznik znowu się przepala
Jednorazowe przepalenie może być skutkiem chwilowego przeciążenia, na przykład wadliwej ładowarki w gnieździe 12 V. Jeśli jednak nowa wkładka znika natychmiast, nie wolno montować mocniejszej. Bezpiecznik ma chronić przewody, a nie tylko samo urządzenie.
Najczęstsze przyczyny powtarzającej się awarii to zwarcie w wiązce, zalane gniazdo, uszkodzony silnik dmuchawy, zatarła pompka spryskiwacza albo dodatkowe akcesorium podłączone bez właściwego zabezpieczenia. W Golfach V warto też obejrzeć okolice skrzynki pod maską, ponieważ wilgoć i utlenione styki potrafią powodować niestabilne zasilanie.
Bezpiecznik a słaby akumulator
Niski poziom napięcia akumulatora może wywołać kontrolki, błędy sterowników i problemy z rozruchem, ale zwykle nie jest bezpośrednią przyczyną przepalenia bezpiecznika. Jeśli po wymianie akumulatora pojawiają się liczne komunikaty, najpierw warto zmierzyć napięcie ładowania i odczytać błędy diagnostyczne, zamiast wymieniać kolejne wkładki.
Przeczytaj również: Keyless w aucie - jak działa i co zrobić, gdy nie widzi kluczyka?
Kiedy zakończyć samodzielną naprawę
Jeżeli bezpiecznik przepala się ponownie, instalacja grzeje się, wyczuwasz zapach spalenizny albo problem dotyczy ABS, poduszek powietrznych czy głównego zasilania, rozsądniej przerwać pracę. W takich przypadkach potrzebne może być sprawdzenie poboru prądu, zwarcia do masy lub komunikacji magistrali CAN, czyli sieci wymiany danych między sterownikami.
Jak czytać rozpiskę, żeby nie pomylić wersji
Przy porównywaniu schematów zwróć uwagę na rocznik produkcji, silnik, skrzynię biegów i datę zmian instalacji. Ten sam numer bezpiecznika może mieć inną funkcję przed zmianą konstrukcyjną i po niej, a część opisów dotyczy wyłącznie samochodów specjalnych lub bogatszych wersji wyposażenia.
Najpewniejszym punktem odniesienia jest oznaczenie na pokrywie skrzynki, naklejka w samochodzie albo dokumentacja przypisana do konkretnego numeru VIN. Zdjęcie własnego panelu przed wyjęciem bezpiecznika również jest dobrym pomysłem. Oszczędza to czasu, gdy kilka pozycji wygląda podobnie lub wcześniejszy właściciel zamontował elementy niezgodne z fabrycznym układem.
W praktyce nie zaczynam od wymiany losowego bezpiecznika z internetowej tabeli. Najpierw ustalam, który odbiornik nie działa, sprawdzam numer gniazda na pokrywie, a dopiero później kontroluję wkładkę i napięcie. Taka kolejność ogranicza ryzyko pomyłki i szybciej prowadzi do prawdziwej przyczyny.
Mały zestaw, który naprawdę przydaje się w Golfie V
Do podstawowych prac wystarczą zapasowe bezpieczniki, chwytak, latarka i prosty multimetr. Taki komplet zajmuje niewiele miejsca, a pozwala odróżnić przepaloną wkładkę od problemu z zasilaniem.
Przed dłuższą trasą dobrze sprawdzić działanie świateł, wycieraczek, ogrzewania tylnej szyby i gniazda 12 V. Jeśli bezpiecznik wymieniono niedawno, a odbiornik znów przestał działać, potraktuj to jako sygnał do diagnostyki instalacji, nie jako zachętę do założenia mocniejszego elementu.
Najważniejsza zasada jest prosta: w Golfie 5 liczy się nie tylko numer bezpiecznika, lecz także konkretna wersja samochodu. Prawidłowy opis skrzynki pomaga szybko znaleźć usterkę, ale bezpieczeństwo zapewnia dopiero właściwy amperaż i usunięcie przyczyny, która doprowadziła do przepalenia.
