Gdy w Passacie B6 nagle znika zasilanie gniazda 12 V, radia albo wycieraczek, pierwszym podejrzanym bywa bezpiecznik, ale znalezienie właściwej skrzynki nie zawsze jest oczywiste. W tym modelu występują bloki po obu stronach deski rozdzielczej, pod maską, a czasem także w bagażniku, a numeracja zależy od rocznika i wyposażenia. Pokażę, gdzie ich szukać, które pozycje najczęściej odpowiadają za konkretne obwody i jak wymienić wkładkę, żeby nie zamaskować poważniejszej usterki.
Najważniejsze informacje o bezpiecznikach w Passacie B6
- Skrzynki znajdują się po lewej i prawej stronie deski rozdzielczej, w komorze silnika, a w wybranych wersjach również w bagażniku.
- Bezpiecznik zapalniczki może mieć oznaczenie SC38, SC41 albo SD35, zależnie od rocznika i wariantu instalacji.
- Amperaż musi być identyczny z fabrycznym. Założenie mocniejszej wkładki może uszkodzić przewody lub wywołać pożar.
- Natychmiastowe przepalenie nowego bezpiecznika zwykle oznacza zwarcie, przeciążenie albo uszkodzone akcesorium.
- Brak kilku funkcji naraz często wskazuje na problem z zasilaniem, masą, akumulatorem lub przekaźnikiem, a nie na jedną małą wkładkę.
Gdzie znajdują się skrzynki bezpieczników w Passacie B6

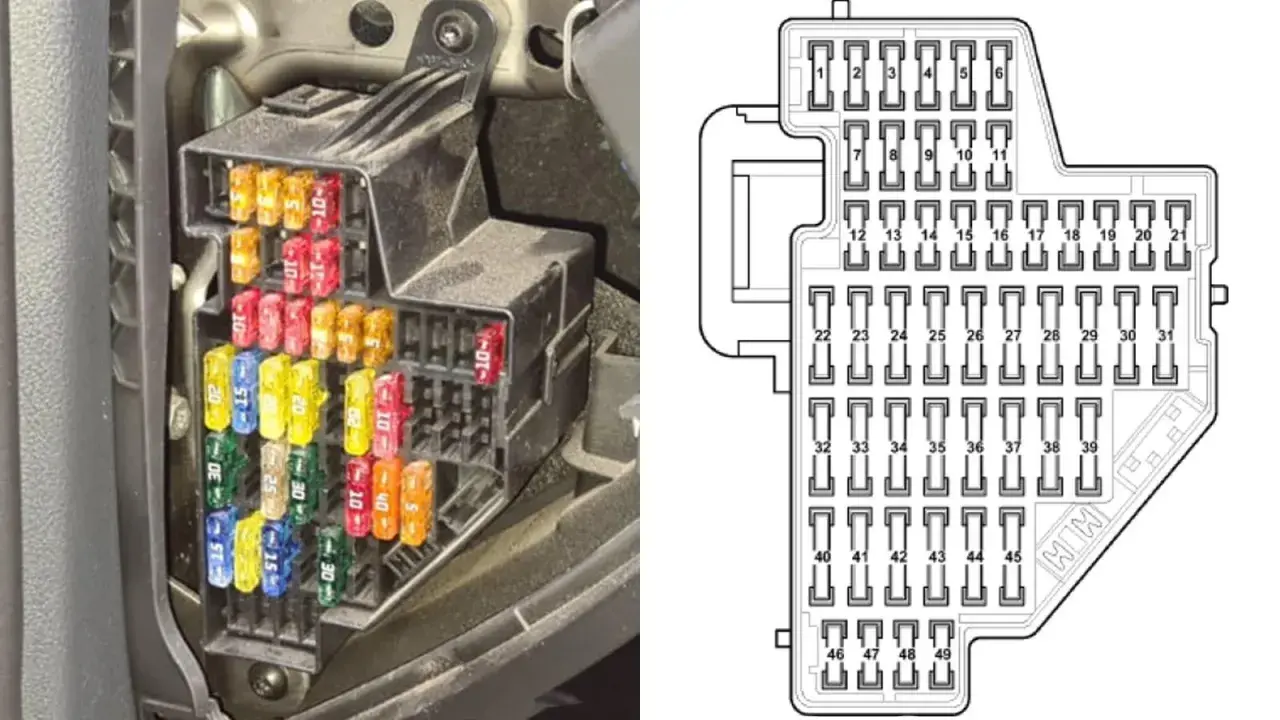

W polskich wersjach z kierownicą po lewej stronie pierwszą skrzynkę znajdziesz na lewym końcu deski rozdzielczej. Po otwarciu drzwi kierowcy widać boczną zaślepkę. Można ją podważyć plastikowym narzędziem albo ostrożnie małym płaskim wkrętakiem, zabezpieczając krawędź taśmą.
Drugi panel znajduje się po prawej stronie deski rozdzielczej, od strony pasażera. To częste miejsce pomijane podczas szybkiej kontroli. Jeżeli nie ma bezpiecznika w lewej skrzynce, nie oznacza to jeszcze, że obwód nie jest zabezpieczony.
| Oznaczenie | Lokalizacja | Typowe obwody |
|---|---|---|
| SC | Lewa krawędź deski rozdzielczej | Zapalniczka, pompa paliwa, ogrzewanie tylnej szyby, spryskiwacze, diagnostyka i część elektroniki nadwozia |
| SD | Prawa krawędź deski rozdzielczej | Drzwi, klimatyzacja, hamulec postojowy, dodatkowe wyposażenie i wybrane moduły komfortu |
| SB | Komora silnika | Silnik, światła, wycieraczki, klakson, ABS i sterowniki zasilane spod maski |
| SA | Panel bezpieczników dużej mocy przy głównej skrzynce | Alternator, wspomaganie kierownicy, wentylator chłodnicy i główne zasilanie instalacji |
| Dodatkowy panel | Bagażnik, zwykle za boczną tapicerką | Rozdział zasilania w autach z akumulatorem umieszczonym z tyłu |
Symbole SC, SD, SB i SA są przede wszystkim oznaczeniami używanymi na schematach. Na pokrywie samochodu możesz zobaczyć tylko numery pozycji, dlatego zawsze porównuj numer bezpiecznika z właściwym wariantem skrzynki, a nie z przypadkowym rysunkiem znalezionym w internecie.
Najczęściej szukane pozycje i ich funkcje
Najwięcej pytań dotyczy zapalniczki, gniazd 12 V, pompy paliwa, wycieraczek i ogrzewania tylnej szyby. W Passacie B6 nie da się jednak przygotować jednej tabeli pasującej do każdego auta. Zmiany wprowadzano między innymi w kwietniu i maju 2006 roku, a kolejny wariant instalacji pojawił się w późniejszych egzemplarzach.
| Obwód | Spotykana pozycja | Amperaż i ważne zastrzeżenie |
|---|---|---|
| Zapalniczka | SC38, SC41 lub SD35 | Zależnie od wersji zwykle 15 albo 20 A |
| Dodatkowe gniazdo 12 V | SC42, SD33, SD38 lub SD42 | Osobne zabezpieczenie zależne od wyposażenia |
| Pompa paliwa | SC34, SC31 albo SC27 | Najczęściej 15, 20 lub 25 A, zależnie od układu |
| Ogrzewanie tylnej szyby | SC32 | Zwykle 30 A |
| Silnik wycieraczek | SB31 | Zwykle 30 A |
| Klakson | SB5 albo SB3 | Zwykle 20 A, zależnie od typu skrzynki |
| Dmuchawa nawiewu | SC41 albo SC38 | W niektórych wariantach 40 A |
Przy braku zasilania zapalniczki zacząłbym od pozycji SC38 lub SC41, ale nie wymieniałbym ich w ciemno. W starszym układzie SC38 może mieć 15 A, w późniejszym SC41 może występować jako 15 albo 20 A. Dodatkowe gniazdo w konsoli lub bagażniku może być zabezpieczone osobno.
Podobna ostrożność jest potrzebna przy pompie paliwa. Jej uszkodzenie może wyglądać jak przepalony bezpiecznik, ale równie dobrze przyczyną będzie przekaźnik, sama pompa, przerwany przewód albo problem z zasilaniem sterownika. Gdy silnik kręci, lecz nie uruchamia się, sprawdzenie wkładki ma sens, ale nie powinno kończyć całej diagnozy.
Jak sprawdzić i wymienić bezpiecznik krok po kroku
Do zwykłej wymiany małego bezpiecznika nie trzeba odłączać akumulatora. Wyłącz zapłon, światła i wszystkie odbiorniki, a kluczyk odsuń od samochodu. Przy głównych bezpiecznikach dużej mocy zachowaj większą ostrożność, ponieważ część obwodów pozostaje pod stałym napięciem.
- Otwórz właściwą osłonę i znajdź numer pozycji na schemacie lub etykiecie.
- Wyjmij wkładkę plastikowym chwytakiem. Nie ciągnij za przewody ani nie podważaj sąsiednich elementów.
- Sprawdź metalowe przewężenie wewnątrz bezpiecznika. Przerwa albo nadpalony ślad oznacza przepalenie.
- Załóż nowy bezpiecznik o takim samym kolorze i amperażu.
- Włącz odbiornik i sprawdź go pod obciążeniem, a nie tylko po przekręceniu kluczyka.
Sam ogląd nie zawsze wystarcza. Przydatny jest multimetr ustawiony na pomiar ciągłości albo próbnik 12 V. Jeżeli na obu punktach testowych bezpiecznika pojawia się napięcie po włączeniu danego obwodu, wkładka przewodzi. Gdy napięcie jest tylko z jednej strony, bezpiecznik jest uszkodzony.
Najgorszym pomysłem jest zastąpienie bezpiecznika kawałkiem drutu, folią aluminiową albo mocniejszą wkładką. Bezpiecznik ma spalić się pierwszy, zanim zrobi to wiązka przewodów. Oszczędność kilku złotych może wtedy skończyć się stopionym gniazdem, uszkodzonym modułem lub pożarem instalacji.
Co oznacza ponowne przepalenie bezpiecznika
Jeżeli nowa wkładka przepala się natychmiast, nie wkładaj kolejnej. Najczęściej występuje zwarcie do masy, czyli niekontrolowane połączenie przewodu z nadwoziem, albo przeciążenie wywołane uszkodzonym silnikiem elektrycznym.
Przeczytaj również: Bezpieczniki Opel Astra H - gdzie są i jak je wymienić?
Typowe przyczyny
- uszkodzona ładowarka lub adapter pozostawiony w gnieździe 12 V,
- przetarty przewód w przelotce drzwi albo klapy bagażnika,
- zablokowany silnik wycieraczek lub dmuchawy,
- zamoknięta wiązka po zalaniu podszybia,
- niefabryczne radio, alarm, kamera albo hak z błędnie podłączonym zasilaniem,
- utlenione styki i nadpalone gniazdo bezpiecznika.
Przy gnieździe 12 V warto najpierw wyjąć wszystkie akcesoria. Metalowy element, który wpadł do środka zapalniczki, potrafi robić zwarcie przy każdym włożeniu nowej wkładki. Jeżeli bezpiecznik przepala się dopiero po uruchomieniu konkretnego urządzenia, podejrzany jest odbiornik lub jego przewód.
Gdy problem dotyczy świateł, ABS, wspomagania albo głównego zasilania, nie ograniczałbym się do wymiany bezpiecznika. W tych obwodach występują również bezpieczniki listwowe i przekaźniki dużej mocy, a ich przegrzanie może wskazywać na poważniejszy problem z instalacją.
Kiedy sprawdzić akumulator i ładowanie
Czasem kierowca szuka bezpiecznika, bo samochód zachowuje się tak, jakby tracił zasilanie. Migające kontrolki, reset zegara, losowe błędy modułów albo brak reakcji rozrusznika mogą wynikać z niskiego napięcia akumulatora, a nie z przepalonej wkładki.
| Pomiar | Orientacyjny wynik | Wniosek |
|---|---|---|
| Akumulator po postoju | Około 12,4-12,7 V | Typowy prawidłowy zakres naładowanego akumulatora |
| Akumulator po postoju | Poniżej 12,2 V | Możliwe rozładowanie albo zużycie baterii |
| Silnik pracuje | Zwykle około 13,8-14,8 V | Alternator powinien ładować, choć wynik zależy od temperatury i obciążenia |
Jeśli po zamknięciu auta akumulator rozładowuje się przez noc, sprawdź pobór prądu po uśpieniu modułów. Prawidłowy wynik powinien być raczej rzędu kilkudziesięciu miliamperów, a nie setek. Pomiar wykonuje się szeregowo w obwodzie akumulatora, dlatego osobom bez doświadczenia polecam zlecić go elektrykowi, żeby nie uszkodzić miernika.
Przy kilku niedziałających funkcjach jednocześnie sprawdziłbym też klemy, przewody masowe i główne bezpieczniki przy akumulatorze. Jeden mały bezpiecznik zwykle wyłącza konkretny obwód, natomiast słaba masa lub spadek napięcia potrafi wywołać całą lawinę pozornie niezwiązanych błędów.
Jak uniknąć pomyłki przy doborze bezpiecznika
W Passacie B6 najważniejszy jest wariant skrzynki, nie sam rocznik wpisany w dowodzie. Liczy się także silnik, skrzynia DSG, napęd 4Motion, ogrzewanie dodatkowe, system audio, hak holowniczy oraz obecność drugiego akumulatora.
Przed zakupem sprawdź kolor i oznaczenie starej wkładki, ale przede wszystkim porównaj je ze schematem przypisanym do konkretnego auta. Puste miejsca w skrzynce są normalne. Nie należy ich uzupełniać tylko dlatego, że na znalezionym zdjęciu z innego Passata znajdują się tam bezpieczniki.
Jeżeli obudowa jest nadtopiona, styki są zielone od korozji albo bezpiecznik nie trzyma się ciasno, sama wymiana nie rozwiąże problemu. W takiej sytuacji potrzebne jest czyszczenie lub naprawa gniazda i sprawdzenie przyczyny przegrzewania.
Najkrótsza droga do sprawnej elektryki w Passacie B6
Najpierw ustal objaw, potem lokalizację skrzynki i dopiero na końcu numer wkładki. W przypadku gniazda 12 V zacznij od SC38, SC41 lub odpowiedniej pozycji po stronie pasażera, ale potwierdź amperaż na schemacie własnego wariantu.
Jeśli nowy bezpiecznik działa, usterka była prawdopodobnie jednorazowa. Gdy przepala się ponownie, pojawia się zapach spalenizny albo przestaje działać kilka systemów naraz, odłóż kolejne próby i sprawdź zwarcie, masę, akumulator oraz ładowanie. Taka kolejność zwykle oszczędza czas i chroni instalację przed znacznie droższą awarią.
