Nagle przestaje działać gniazdo 12 V, światło mijania albo dmuchawa i bez właściwego schematu łatwo zacząć wymieniać bezpieczniki na chybił trafił. W Passacie B5 FL znaczenie ma nie tylko numer pola, lecz także rok produkcji, wyposażenie i wersja skrzynki. Poniżej podaję lokalizację, wartości oraz praktyczny sposób sprawdzenia obwodu, aby szybko znaleźć usterkę i nie uszkodzić instalacji.
Najważniejsze informacje o bezpiecznikach Passata B5 FL
- Skrzynka główna znajduje się na lewym boku deski rozdzielczej, za boczną pokrywą.
- Gniazdo zapalniczki zabezpiecza zwykle bezpiecznik F33, a w późniejszej wersji F17.
- Wartość amperowa musi być identyczna z podaną na schemacie lub pokrywie skrzynki.
- Wersja od maja 2002 roku ma inny układ części bezpieczników niż wcześniejsze egzemplarze.
- Przepalony bezpiecznik jest objawem problemu, a nie jego przyczyną. Jeśli nowy ponownie się uszkadza, trzeba sprawdzić instalację.
Gdzie znajduje się skrzynka bezpieczników w Passacie B5 FL

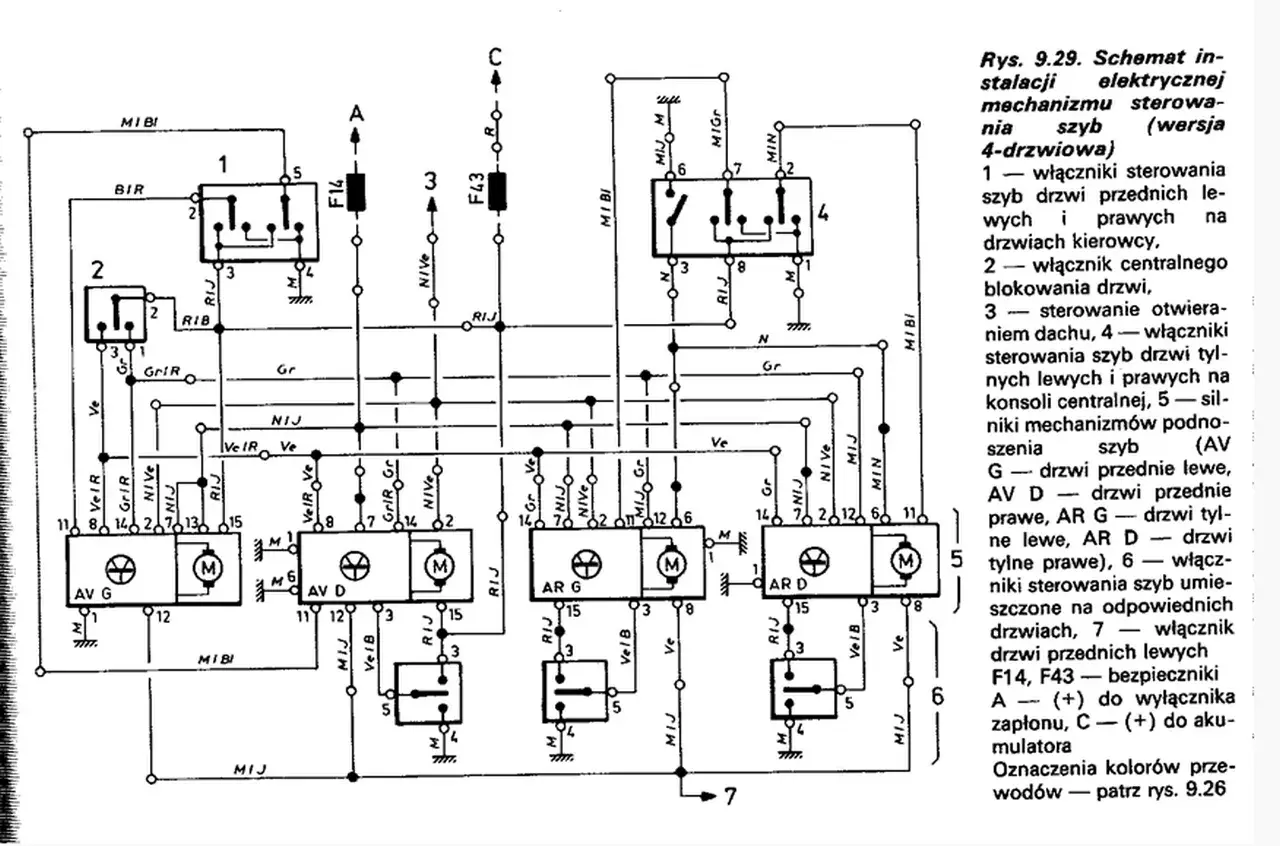

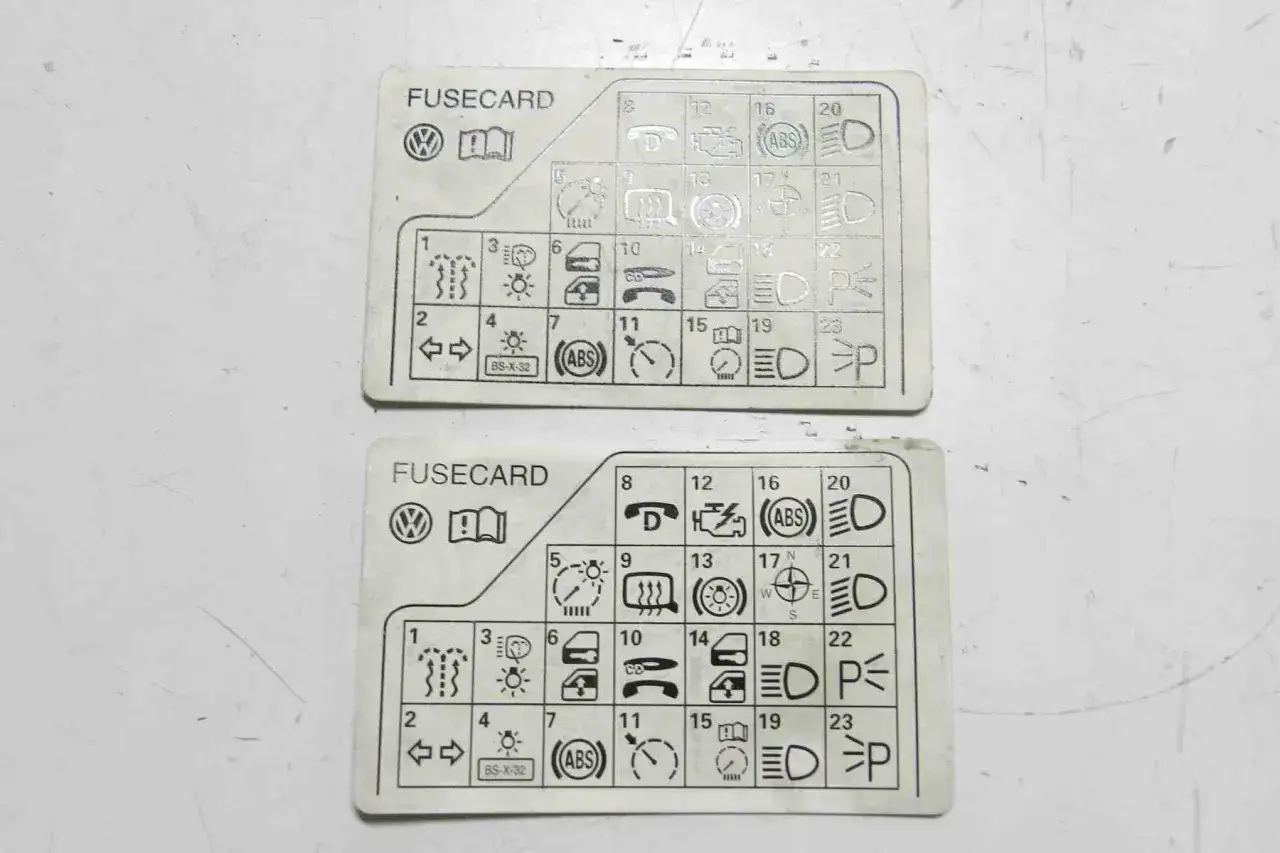

Podstawowa skrzynka znajduje się na lewym końcu deski rozdzielczej, po stronie kierowcy. Po otwarciu drzwi widać boczną plastikową zaślepkę, którą można podważyć płaskim narzędziem albo monetą. Na wewnętrznej stronie pokrywy często znajduje się skrócony opis pól, dlatego przed wymianą zawsze porównuję go z oznaczeniem konkretnego samochodu.
W aucie są także dodatkowe bezpieczniki i przekaźniki pod deską rozdzielczą oraz w skrzynce elektroniki w komorze silnika. Dotyczy to między innymi sterownika silnika, świec żarowych, wentylatorów, ABS-u i klimatyzacji. Ich układ zależy od silnika i wyposażenia, więc sama tablica przy drzwiach nie pokazuje całej instalacji.
W Passacie B5 FL spotyka się dwa główne warianty rozkładu. Sam lifting rozpoczął się przed majem 2002 roku, dlatego nie każdy egzemplarz ma układ późniejszy. Najbezpieczniej traktować naklejkę na pokrywie jako nadrzędną, szczególnie po wymianie skrzynki, doposażeniu auta albo zmianie instalacji.
Pełny schemat bezpieczników dla wersji od maja 2002 roku
Poniższa tabela dotyczy popularnego układu stosowanego w późniejszych Passatach B5 FL. Opisy są skrócone, ponieważ jeden bezpiecznik może zasilać kilka elementów jednocześnie. Przy wartościach zapisanych jako 10/15 A ostateczne znaczenie ma oznaczenie na pokrywie oraz wyposażenie samochodu.
| Numer | Wartość | Chroniony obwód |
|---|---|---|
| F1 | 5 A | Podgrzewane dysze spryskiwaczy |
| F2 | 10 A | Kierunkowskazy |
| F3 | - | Pozycja wolna |
| F4 | 5 A | Oświetlenie tablicy rejestracyjnej |
| F5 | 10 A | Fotele elektryczne, klimatyzacja, lusterka, szyberdach |
| F6 | 5 A | Moduł komfortu |
| F7 | 10 A | ABS, tempomat, sterownik silnika |
| F8 | 5 A | Automatyczna regulacja reflektorów |
| F9 | 5 A | Asystent parkowania |
| F10 | 5 A | Radio, nawigacja, zmieniarka, telematyka |
| F11 | 5 A | Fotele z pamięcią |
| F12 | 10 A | Gniazdo diagnostyczne |
| F13 | 10 A | Światła stopu |
| F14 | 10 A | Moduł komfortu |
| F15 | 10 A | Zestaw wskaźników, klimatyzacja, automat |
| F16 | 5 A | ABS i czujnik kąta skrętu |
| F17 | 10/15 A | Gniazdo 12 V i telematyka |
| F18 | 10 A | Prawe światło drogowe |
| F19 | 10 A | Lewe światło drogowe |
| F20 | 15 A | Prawe światło mijania |
| F21 | 15 A | Lewe światło mijania |
| F22 | 5 A | Prawe światło pozycyjne |
| F23 | 5 A | Lewe światło pozycyjne |
| F24 | 25 A | Wycieraczki przedniej szyby |
| F25 | 30 A | Dmuchawa, klimatyzacja, recyrkulacja |
| F26 | 30 A | Ogrzewanie tylnej szyby |
| F27 | 15 A | Wycieraczka tylnej szyby |
| F28 | 20 A | Pompa paliwa |
| F29 | 20 A | Sterownik silnika i wentylator płynu chłodzącego |
| F30 | 20 A | Szyberdach |
| F31 | 15 A | Światła cofania, automat, tempomat, diagnostyka |
| F32 | 20 A | Sterownik silnika i tempomat |
| F33 | 15 A | Zapalniczka i gniazdo zasilania |
| F34 | 15 A | Sterownik silnika i wtryskiwacze |
| F35 | 30 A | Gniazdo przyczepy |
| F36 | 15 A | Przednie i tylne światła przeciwmgielne |
| F37 | 20 A | Radio i nawigacja |
| F38 | 15 A | Lusterka, szyby, centralny zamek |
| F39 | 15 A | Światła awaryjne |
| F40 | 25 A | Klakson |
| F41 | 25 A | Telematyka |
| F42 | 25 A | ABS |
| F43 | 15 A | Sterownik silnika |
| F44 | 30 A | Podgrzewane siedzenia |
Najczęściej poszukiwanym polem jest F33, ale w późniejszych odmianach gniazdo zasilania może być przypisane do F17. To właśnie przykład, dlaczego nie polecam kupowania bezpiecznika tylko na podstawie numeru znalezionego w internecie.
Najważniejsze różnice między wcześniejszym i późniejszym układem
W samochodach wyprodukowanych przed majem 2002 roku układ jest podobny, ale część funkcji przypisano innym numerom lub innym wartościom. Dotyczy to przede wszystkim gniazda zapalniczki, świateł mijania, ABS-u, radia i obwodów sterownika silnika.
| Element | Wcześniejszy układ | Układ od maja 2002 |
|---|---|---|
| Gniazdo zapalniczki | F33, zwykle 15 A | F17 lub F33, zależnie od wyposażenia |
| Prawe światło mijania | F20, zwykle 10 A | F20, zwykle 15 A |
| Lewe światło mijania | F21, zwykle 10 A | F21, zwykle 15 A |
| ABS | Najczęściej F7 | F7 lub F16, zależnie od wersji |
| Radio | F37, często 20 A | F10 lub F37, zależnie od wyposażenia |
| Silnik | F29, F32 i F34 | F29, F32, F34 i F43 |
Jeżeli numer na schemacie nie zgadza się z opisem usterki, nie oznacza to od razu błędu w instalacji. Passat B5 FL występował z wieloma wersjami silników, skrzyń i odbiorników, a wolne pola są normalnym zjawiskiem, nie brakującymi bezpiecznikami.
Jak bezpiecznie sprawdzić i wymienić bezpiecznik
Przed wyjęciem bezpiecznika wyłącz zapłon i wszystkie odbiorniki prądu. Otwórz boczną pokrywę, wyjmij element plastikową pęsetą i obejrzyj metalowe połączenie wewnątrz. Przerwany drucik oznacza przepalenie, ale przy nadtopionej obudowie lub zaśniedziałych stykach potrzebna jest dokładniejsza kontrola.
- Sprawdź numer pola na podstawie pokrywy skrzynki.
- Odczytaj wartość w amperach, na przykład 10 A, 15 A albo 30 A.
- Wymień bezpiecznik na element tego samego typu i o tej samej wartości.
- Włącz odbiornik i sprawdź, czy działa.
- Jeśli bezpiecznik ponownie się przepali, przerwij wymianę i znajdź przyczynę zwarcia.
Kolor pomaga w szybkiej identyfikacji, ale nie powinien zastępować odczytu wartości. Najczęściej spotkasz bezpieczniki czerwone 10 A, niebieskie 15 A, żółte 20 A, białe 25 A i zielone 30 A. Nie wkładaj mocniejszego bezpiecznika tylko dlatego, że poprzedni przepalił się po podłączeniu dodatkowego urządzenia.
Przydatny jest zwykły multimetr ustawiony na test ciągłości albo pomiar napięcia. Jeśli na jednym końcu bezpiecznika jest napięcie, a na drugim go nie ma, element jest uszkodzony. Taki pomiar jest pewniejszy niż oglądanie bezpiecznika pod słabym światłem.
Bezpieczniki dodatkowe przy przekaźnikach i w komorze silnika
Nie wszystkie obwody dużej mocy znajdują się w bocznej skrzynce. Pod deską rozdzielczą umieszczono panel przekaźników, a w zależności od wyposażenia także dodatkowe bezpieczniki dla wentylatorów chłodnicy, ABS-u, elektrycznych foteli i klimatyzacji.
W skrzynce elektroniki w komorze silnika można znaleźć bezpieczniki związane z zarządzaniem silnikiem, pompami oraz świecami żarowymi. W dieslu szczególnie istotny jest obwód podgrzewania, który wykorzystuje bezpieczniki o znacznie większym prądzie niż standardowe elementy w kabinie.
Jeśli auto nie odpala, nie zakładaj od razu awarii rozrusznika. Sprawdź najpierw zasilanie sterownika, przekaźnik główny, napięcie akumulatora i połączenia masowe. Bezpiecznik jest tylko jednym ogniwem obwodu, a jego wymiana nie naprawi przerwanego przewodu, zalanego modułu ani uszkodzonego przekaźnika.
Co zrobić, gdy nowy bezpiecznik znów się przepala
Powtarzające się przepalenie zwykle oznacza zwarcie do masy, przeciążony odbiornik albo uszkodzoną instalację dodatkowego wyposażenia. W Passatach z nieoryginalnym radiem, alarmem, hakiem lub ładowarką USB problem często znajduje się właśnie w miejscu późniejszej przeróbki.
Najpierw odłącz podejrzane urządzenie i sprawdź, czy bezpiecznik nadal się przepala. Jeśli problem dotyczy oświetlenia, obejrzyj oprawki i przewody w klapie bagażnika. Przy gnieździe 12 V sprawdź, czy nie wpadł do niego metalowy przedmiot albo uszkodzona końcówka ładowarki.
Nie zastępuj bezpiecznika drutem, folią ani mocniejszym elementem. Taka prowizorka może pozwolić uruchomić odbiornik, ale jednocześnie usuwa ochronę przewodu i zwiększa ryzyko stopienia instalacji lub pożaru. Jeżeli nie da się znaleźć przyczyny prostym pomiarem, lepiej zlecić diagnostykę elektrykowi samochodowemu.
Jeden szczegół, który oszczędza czas przy diagnostyce Passata
Najpraktyczniejsza kolejność to sprawdzenie pokrywy skrzynki, numeru bezpiecznika, jego wartości oraz napięcia po obu stronach. Dopiero później warto rozbierać przekaźniki i szukać głębiej w instalacji. W przypadku Passata B5 FL zgodność z konkretnym rokiem i wyposażeniem auta jest ważniejsza niż ogólna tabela, dlatego zdjęcie starego bezpiecznika i oznaczeń skrzynki może być cenniejsze niż przypadkowy schemat z forum.
Jeżeli nowy element działa, ale odbiornik nadal nie pracuje, przyczyną może być przekaźnik, masa, uszkodzony przewód albo sam odbiornik. Dobry schemat pozwala zawęzić obszar poszukiwań, lecz nie zastępuje pomiaru. Dzięki takiemu podejściu można uniknąć zarówno niepotrzebnych kosztów, jak i ryzykownej wymiany bezpieczników na większe.
