Gdy w Oplu Astrze H przestają działać gniazdo 12 V, wycieraczki, ogrzewanie szyby albo elektryczna szyba, pierwszym podejrzanym zwykle jest bezpiecznik. Problem polega na tym, że Astra H ma dwie skrzynki, a ich układ zależy od wersji wyposażenia i obecności modułu REC. Poniżej porządkuję lokalizację, opis najważniejszych pozycji, zasady wymiany oraz sposób diagnozowania bezpiecznika, który ponownie się przepala.
Najważniejsze informacje o bezpiecznikach Astry H
- Dwie skrzynki znajdują się w komorze silnika i po lewej stronie bagażnika.
- Bezpiecznik F36 często odpowiada za zapalniczkę lub przednie gniazdo zasilania, ale nie w każdej wersji.
- W bagażniku spotyka się wariant A lub B skrzynki, dlatego sam numer nie zawsze oznacza ten sam obwód.
- Nowy bezpiecznik musi mieć identyczny amperaż jak poprzedni.
- Powtórne przepalenie oznacza zwykle zwarcie, przeciążenie albo uszkodzenie odbiornika, a nie wadliwy bezpiecznik.

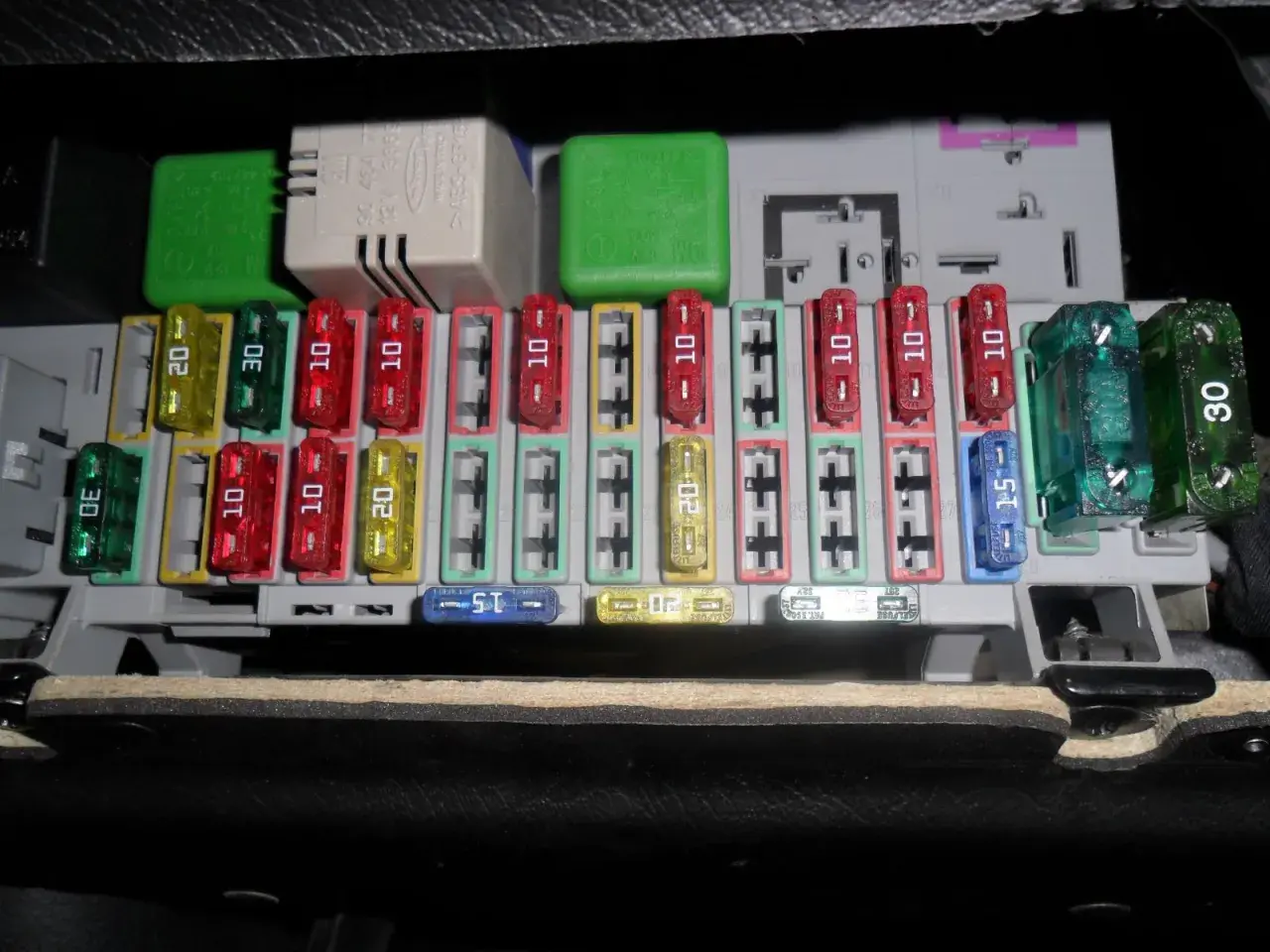

Gdzie znajdują się skrzynki bezpieczników w Oplu Astrze H
Pierwsza skrzynka znajduje się z przodu po lewej stronie komory silnika, pod plastikową pokrywą. Zawiera bezpieczniki standardowe, przekaźniki oraz większe wkładki mocy, które zabezpieczają między innymi ABS, wentylator chłodnicy, rozrusznik i układy zasilania.
Druga skrzynka jest po lewej stronie bagażnika, za boczną osłoną. W hatchbacku zwykle trzeba odchylić lub opuścić pokrywę, a w kombi dostęp może wymagać obrócenia uchwytów. Właśnie tam znajdziemy bezpieczniki gniazd zasilania, szyb, podgrzewanych foteli, tylnej wycieraczki i części wyposażenia kabiny.
Nie każda Astra H ma identyczny układ. Różnice wynikają między innymi z nadwozia, silnika, rocznika, klimatyzacji, automatycznej skrzyni biegów oraz modułu REC. To tylny moduł elektroniczny nadzorujący część instalacji elektrycznej. Dlatego przed wyjęciem bezpiecznika porównuję numer z opisem na pokrywie albo w instrukcji konkretnego samochodu.
| Miejsce | Najczęściej zabezpieczane obwody | Na co uważać |
|---|---|---|
| Komora silnika | ABS, wentylator chłodnicy, spryskiwacze, wycieraczki, pompa paliwa, rozrusznik, elektronika silnika | Występują także duże bezpieczniki mocy i przekaźniki |
| Bagażnik | Gniazda 12 V, szyby, ogrzewanie szyby i lusterek, radio, fotele, centralny zamek | Możliwy wariant A albo B skrzynki |
Opis bezpieczników pod maską
W skrzynce komory silnika najczęściej znajduje się układ oznaczony od F1 do F36. Poniższa tabela pokazuje typowe przypisanie obwodów. Wersje z innym wyposażeniem mogą mieć zmieniony amperaż lub kilka funkcji przypisanych do jednego numeru.
| Numer | Typowy amperaż | Chroniony obwód |
|---|---|---|
| F1-F2 | 20-30 A | ABS |
| F3-F4 | 30 A | Ogrzewanie, wentylacja i klimatyzacja |
| F5-F6 | 30-40 A | Wentylator chłodnicy |
| F7-F9 | zależnie od wersji | Spryskiwacze, centralny zamek, klakson lub ogrzewanie tylnej szyby |
| F10 | 7,5 A | Gniazdo diagnostyczne |
| F11-F12 | 5-7,5 A | Zestaw wskaźników, wyświetlacz, radio i telefon |
| F13 | 5-15 A | Światła przeciwmgielne albo oświetlenie wnętrza |
| F14-F15 | 30 A | Wycieraczki przedniej szyby |
| F16 | 5 A | Elektronika sterująca, ABS, klimatyzacja, sygnał dźwiękowy |
| F17 | 25 A | Podgrzewacz filtra paliwa w silniku Diesla |
| F18 | 25 A | Rozrusznik |
| F19 | 30 A | Elektronika układu napędowego |
| F20-F22 | 7,5-20 A | Klimatyzacja i elektronika silnika |
| F23 | 10 A | Reflektory AFL i regulacja ich poziomu |
| F24 | 15 A | Pompa paliwa |
| F25-F26 | 10-15 A | Elektronika skrzyni biegów i silnika |
| F27-F29 | 5-7,5 A | Wspomaganie kierownicy i sterowanie skrzynią |
| F30 | 10 A | Elektronika silnika, między innymi cewki zapłonowe |
| F31-F33 | 5-15 A | Wycieraczka tylna, światła i sterowanie nadwozia |
| F34 | 7,5 A | Moduł kolumny kierownicy |
| F35 | 20 A | Radio i system informacyjno-rozrywkowy |
| F36 | 7,5-15 A | Telefon, radio, wyświetlacz albo zapalniczka |
W komorze silnika są także bezpieczniki o dużej wartości, na przykład 80 A, zasilające moduł REC, elektryczne wspomaganie kierownicy lub dodatkową nagrzewnicę. Ich przepalenie nie jest typową usterką eksploatacyjną. Jeżeli taki element jest uszkodzony, nie próbuję go zastępować przypadkową wkładką, tylko sprawdzam instalację i przyczynę dużego poboru prądu.
Bezpieczniki w bagażniku i najczęściej poszukiwane numery
Tylny panel występuje przeważnie jako wariant A lub wariant B. W mniejszej skrzynce można spotkać zaledwie kilka pozycji, natomiast rozbudowana wersja ma numery od 1 do 44. To właśnie rozbieżność między tymi wariantami powoduje, że gotowy schemat znaleziony dla innego egzemplarza nie zawsze pasuje do naszego auta.
| Numer | Typowa funkcja w rozbudowanej skrzynce |
|---|---|
| 1 | Przednie szyby elektryczne albo światła przeciwmgielne w innym wariancie |
| 3 | Zestaw wskaźników albo gniazdo zasilania w bagażniku |
| 4 | Ogrzewanie, wentylacja i klimatyzacja |
| 5 | Poduszki powietrzne albo tylne szyby elektryczne |
| 11 | Ogrzewanie tylnej szyby |
| 12 | Tylna wycieraczka |
| 13 | Parkowanie, czyli czujniki wspomagania parkowania |
| 17 | Czujnik deszczu, monitorowanie ciśnienia w oponach i lusterko wewnętrzne |
| 21 | Podgrzewanie lusterek |
| 23 | Tylne szyby elektryczne |
| 24 | Gniazdo diagnostyczne |
| 26 | Elektryczne składanie lusterek |
| 29 | Przednia zapalniczka i gniazdo 12 V, zwykle 15 A |
| 30 | Tylne gniazdo zasilania, zwykle 10 A |
| 35 | Dodatkowe tylne gniazdo zasilania |
| 38 | Centralny zamek |
| 39-40 | Podgrzewanie lewego i prawego fotela |
W małym wariancie tylnej skrzynki często spotyka się pozycje 1, 3, 4, 5, 6, 7 i 8. Mogą one odpowiadać za światła przeciwmgielne, gniazdo w bagażniku, światła cofania, szyby, klimatyzację oraz ogrzewanie lusterek. Gdy interesuje mnie konkretny obwód, najpierw sprawdzam fizyczny układ bezpieczników, a dopiero potem sięgam po tabelę. Sam numer bez rozpoznania wariantu bywa mylący.
Przeczytaj również: Uszkodzony przekaźnik wycieraczek? Objawy i szybka diagnostyka
Bezpiecznik zapalniczki i gniazda 12 V
Za przednią zapalniczkę lub gniazdo zasilania odpowiada najczęściej bezpiecznik nr 29 w tylnej skrzynce. W części wersji funkcję tę pełni jednak F36 w komorze silnika. Tylne gniazda mogą mieć osobne zabezpieczenie, zwykle pod numerem 30 albo 35.
Jeżeli bezpiecznik gniazda przepala się po podłączeniu ładowarki, kompresora lub przetwornicy, nie zwiększam jego wartości. Najpierw odłączam urządzenie i sprawdzam, czy w gnieździe nie ma metalowego przedmiotu, wilgoci albo nadtopionych styków. Tanie akcesoria 12 V często pobierają więcej prądu, niż wynika z ich opisu.
Jak bezpiecznie sprawdzić i wymienić bezpiecznik
Do wymiany wystarczą szczypce do bezpieczników, które często znajdują się w tylnej skrzynce, oraz nowa wkładka o takim samym kolorze i amperażu. Przed rozpoczęciem wyłączam zapłon, wyłączam odbiornik i zamykam drzwi, aby moduły samochodu nie pracowały bez potrzeby.
- Otwórz właściwą skrzynkę i zlokalizuj numer bezpiecznika.
- Wyciągnij go szczypcami, bez podważania sąsiednich elementów.
- Obejrzyj metalowy mostek wewnątrz wkładki.
- Jeżeli jest przerwany lub nadpalony, zamontuj nowy bezpiecznik o identycznym amperażu.
- Włącz odbiornik i sprawdź, czy usterka ustąpiła.
Przerwany mostek oznacza przepalenie, ale nie zawsze da się je dobrze zobaczyć przez plastikową obudowę. Przy wątpliwościach używam multimetru ustawionego na test ciągłości. Pomiar wykonuję po wyjęciu bezpiecznika, ponieważ badanie elementu pod napięciem może dać mylący wynik.
Nie wkładam bezpiecznika o większym amperażu, nie mostkuję gniazda drutem i nie zastępuję bezpiecznika kawałkiem folii. Taki „patent” może uruchomić odbiornik na chwilę, ale usuwa ochronę przewodów i zwiększa ryzyko stopienia instalacji albo pożaru.
Co oznacza ponowne przepalenie bezpiecznika
Jeżeli nowy bezpiecznik przepala się od razu, problem znajduje się dalej w obwodzie. Najczęstsze przyczyny to zwarcie przewodu do masy, zablokowany silnik wycieraczek, uszkodzona pompka, wilgoć w złączu albo wadliwe akcesorium podłączone do gniazda 12 V.
Gdy przepalenie następuje dopiero po kilku minutach, podejrzewam przeciążenie termiczne. Tak może zachowywać się zużyty wentylator, silnik dmuchawy lub mechanizm szyby, który zaczyna pracować z dużym oporem. Sama wymiana bezpiecznika nie rozwiąże wtedy problemu, choć przez pewien czas może sprawiać wrażenie skutecznej.
Przy szukaniu usterki odłączam dodatkowe urządzenia, takie jak wideorejestrator, radio niefabryczne, ładowarki i moduły haka. Jeśli bezpiecznik nadal się przepala, potrzebny jest pomiar poboru prądu i kontrola wiązki. W przypadku obwodów ABS, poduszek powietrznych, rozrusznika lub wspomagania kierownicy rozsądniej zlecić diagnozę warsztatowi.
Dlaczego opis nie zawsze pasuje do konkretnej Astry H
Instrukcje i internetowe schematy często pokazują kilka wersji tego samego modelu. Astra H była oferowana jako hatchback, kombi, sedan, TwinTop i wersja dostawcza, a wyposażenie elektryczne zmieniało się także wraz z silnikiem i rokiem produkcji.
Dlatego traktuję ogólną tabelę jako punkt wyjścia, a nie bezwarunkowy wyrok. Najpewniejsze są oznaczenia na pokrywie skrzynki, instrukcja przypisana do konkretnego wariantu oraz porównanie numeru, koloru i amperażu starej wkładki. Pusty slot również nie musi oznaczać braku błędu. Producent mógł zostawić miejsce pod opcjonalne wyposażenie.
Mały test, który oszczędza czas przy awarii elektryki
Jeżeli nie działa jeden odbiornik, zaczynam od jego bezpiecznika. Jeżeli jednocześnie znikają radio, wyświetlacz, centralny zamek i oświetlenie, sprawdzam także napięcie akumulatora, klemy oraz połączenia masowe. W Astrze H słaby akumulator potrafi wywołać kilka pozornie niezależnych objawów, więc nie każdą awarię elektryczną należy od razu przypisywać bezpiecznikom.
Najrozsądniejsza kolejność to lokalizacja skrzynki, identyfikacja wariantu, pomiar bezpiecznika i dopiero wymiana. Jeśli nowy element ponownie się przepala, przerywam próby i szukam zwarcia lub przeciążenia. Taka procedura jest szybsza, bezpieczniejsza i zwykle tańsza niż wymienianie kolejnych wkładek na chybił trafił.
