Wciśnięcie pedału hamulca kojarzy się z prostą mechaniką: nacisk, serwo, płyn i zaciski. W nowoczesnych samochodach coraz częściej polecenie hamowania przekazują jednak przede wszystkim czujniki i sterowniki, a nie klasyczne połączenie mechaniczne. Technologia brake by wire zmienia sposób działania hamulców, diagnostyki i współpracy z rekuperacją, dlatego wyjaśniam, jak działa, czym różni się od zwykłego wspomagania oraz na co zwrócić uwagę podczas eksploatacji.
Elektroniczne sterowanie hamowaniem zmienia nie tylko pedał, ale cały układ bezpieczeństwa
- Sygnał elektryczny zastępuje tradycyjne przekazywanie siły z pedału do układu hamulcowego.
- System może łączyć hamowanie hydrauliczne i rekuperacyjne, szczególnie w autach hybrydowych oraz elektrycznych.
- Bezpieczeństwo opiera się na redundancji, czyli zdublowaniu czujników, zasilania, sterowania lub siłowników.
- Nie każdy elektryczny wzmacniacz hamulców jest pełnym rozwiązaniem by-wire.
- Naprawa wymaga diagnostyki komputerowej, procedur serwisowych i kontroli zasilania, a nie tylko odpowietrzenia układu.

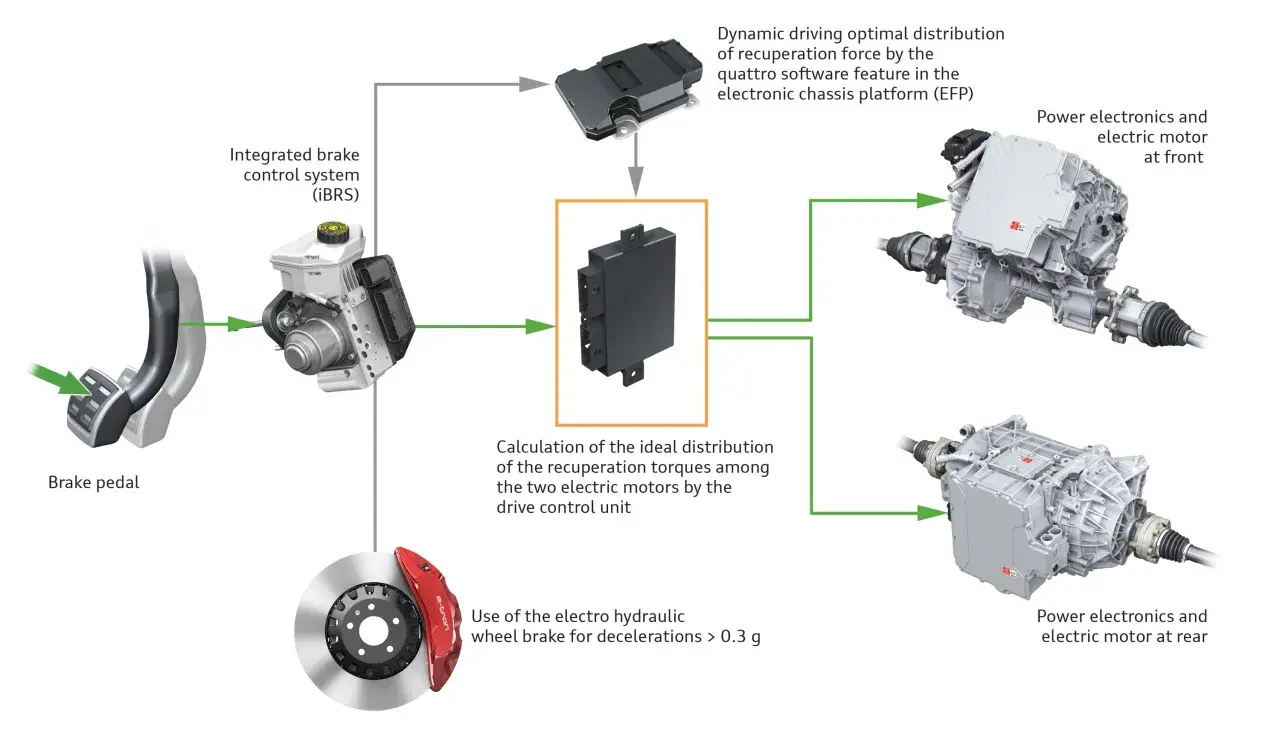

Na czym polega elektroniczne sterowanie hamulcami
W klasycznym układzie kierowca naciska pedał, a jego siła przez dźwignię, popychacz i wzmacniacz trafia do pompy hamulcowej. W rozwiązaniu by-wire pedał przede wszystkim mierzy zamiar kierowcy. Czujniki rejestrują jego położenie, prędkość ruchu oraz nacisk, a sterownik wylicza, jakie opóźnienie powinno zostać uzyskane.
Komenda trafia do elektrycznego siłownika, który buduje ciśnienie hydrauliczne przy kołach, albo do elektromechanicznych zacisków. W wielu obecnych konstrukcjach hamulce przy kołach nadal wykorzystują płyn hamulcowy i tarcze, lecz decyzja o tym, jak mocno zahamować, zapada elektronicznie.
To ważne rozróżnienie. Samochód może mieć elektryczną pompę, elektryczne serwo lub układ ABS, a mimo to nadal zachowywać mechaniczne połączenie pedału z pompą. Pełne rozwiązanie brake by wire oznacza zwykle, że między pedałem a wykonaniem polecenia nie ma stałego mechanicznego toru przenoszenia siły.
Co znajduje się w takim układzie
- Moduł pedału z co najmniej jednym, a często dwoma niezależnymi czujnikami.
- Sterownik hamulców, który porównuje sygnały i oblicza wymagane opóźnienie.
- Siłownik elektryczny budujący ciśnienie lub dociskający klocki.
- Czujniki prędkości kół współpracujące z ABS i układem stabilizacji toru jazdy.
- Zasilanie awaryjne oraz drugi tor sterowania, potrzebne na wypadek usterki podstawowego obwodu.
Kierowca nie powinien odczuwać pracy elektroniki jako opóźnienia. W wybranych zintegrowanych systemach czas reakcji układu liczony jest w dziesiątkach lub setkach milisekund, ale rzeczywiste zachowanie zależy od konstrukcji, temperatury, napięcia zasilania i oprogramowania.
Jak układ dobiera siłę hamowania podczas jazdy
Po naciśnięciu pedału sterownik nie wykonuje ślepo jednego polecenia. Analizuje między innymi prędkość auta, prędkość obrotową każdego koła, przyczepność, obciążenie osi, działanie ABS oraz żądania systemów takich jak aktywny tempomat czy awaryjne hamowanie. Dzięki temu może osobno regulować ciśnienie przy każdym kole.
W samochodzie elektrycznym dochodzi jeszcze silnik trakcyjny. Przy lekkim hamowaniu część energii kinetycznej może zostać odzyskana przez rekuperację, a hamulce cierne włączają się wtedy tylko w zakresie potrzebnym do uzyskania żądanego opóźnienia. Gdy akumulator jest pełny, zimny albo nie może przyjąć odpowiedniej mocy, większą pracę przejmują tarcze i klocki.
Dlaczego pedał nie zawsze zachowuje się tak samo
Elektronika może kształtować charakterystykę pedału. To pozwala utrzymać podobne odczucie niezależnie od tego, czy samochód hamuje silnikiem elektrycznym, hydrauliką, czy oboma sposobami jednocześnie. Właśnie dlatego w jednym aucie pedał może być krótki i twardy, a w innym bardziej miękki, mimo podobnej skuteczności hamowania.
Nie oznacza to jednak, że każde nietypowe odczucie jest normalne. Nagła zmiana skoku pedału, pulsowanie bez aktywacji ABS, opóźnienie reakcji albo komunikat o ograniczonej skuteczności wymagają diagnostyki. Przyczyną może być zarówno zużycie mechaniczne, jak i błąd czujnika, akumulatora 12 V, sterownika lub aktualizacji oprogramowania.
Rodzaje układów i ważne różnice konstrukcyjne
Określenie „elektroniczne hamulce” bywa używane zbyt szeroko. Dla kierowcy najważniejsze jest ustalenie, czy ma do czynienia z układem częściowo odłączonym od pedału, czy z pełnym rozwiązaniem bez mechanicznego toru hamowania.
| Rozwiązanie | Jak działa | Najważniejsza cecha |
|---|---|---|
| Klasyczny układ hydrauliczny | Pedał mechanicznie uruchamia pompę, a serwo zmniejsza potrzebną siłę. | Prosta zależność między ruchem pedału a ciśnieniem. |
| Elektrohydrauliczne wspomaganie | Elektryczna pompa lub silnik wspiera układ, ale może pozostać mechaniczne połączenie. | Nie zawsze jest to pełne by-wire. |
| Układ decoupled | Czujniki pedału sterują ciśnieniem, a pedał może być odizolowany od hydrauliki. | Łatwe łączenie hamowania ciernego z rekuperacją. |
| Elektromechaniczny układ „dry” | Silniki przy kołach wytwarzają docisk klocków bez centralnego obiegu płynu. | Najmniej hydrauliki, ale duże wymagania wobec elektroniki i zasilania. |
W praktyce spotyka się także konstrukcje hybrydowe. Mogą korzystać z elektronicznego sterowania, ale zachowywać mechaniczny tor awaryjny. Z punktu widzenia bezpieczeństwa nie ma jednej uniwersalnej recepty, bo producent dobiera architekturę do masy auta, poziomu automatyzacji, rodzaju napędu i wymagań homologacyjnych.
Największy błąd przy ocenie konkretnego modelu polega na utożsamianiu obecności elektrycznej pompy z pełnym by-wire. Do pewnej odpowiedzi potrzebne są dokumentacja techniczna pojazdu, schemat układu i dane diagnostyczne. Sam wygląd modułu pod maską nie wystarczy.
Największe zalety dla kierowcy i producenta
Najbardziej odczuwalną korzyścią jest precyzyjne sterowanie. System może szybciej zmieniać ciśnienie, osobno reagować na poślizg każdego koła i płynniej łączyć hamowanie odzyskowe z ciernym. To pomaga utrzymać stabilność auta, ale nie znosi ograniczeń opon, nawierzchni ani masy pojazdu.
W samochodach elektrycznych dobre zestrojenie hamulców ma bezpośredni wpływ na zasięg i zużycie elementów ciernych. Jeżeli większość codziennych wytracań prędkości odbywa się przez rekuperację, klocki mogą zużywać się wolniej. Nie znaczy to jednak, że można ignorować tarcze. Rzadko używane hamulce są bardziej narażone na korozję i zapiekanie.
Producent zyskuje większą swobodę rozmieszczenia podzespołów. Brak klasycznego wzmacniacza przy grodzi silnika może uprościć projektowanie różnych wersji nadwozia, a charakterystykę pedału można zmienić programowo. Według materiałów Boscha rozwiązania z dwoma niezależnymi siłownikami są projektowane tak, aby zachować funkcję hamowania także po awarii jednego toru.
Korzyści, których nie należy przeceniać
- Krótsza droga hamowania nie jest automatyczna. Zależy również od opon, temperatury, nawierzchni i kalibracji ABS.
- Mniejsza liczba części mechanicznych może oznaczać większą zależność od elektroniki i oprogramowania.
- Rekuperacja poprawia sprawność, ale przy pełnej baterii lub niskiej temperaturze jej działanie może zostać ograniczone.
- Automatyczne hamowanie wymaga poprawnej pracy czujników, sterowników i komunikacji między modułami.
Moim zdaniem największą wartością tej technologii nie jest samo hasło „elektroniczny hamulec”, tylko możliwość dokładnego zarządzania opóźnieniem w różnych sytuacjach. To szczególnie ważne w autach elektrycznych oraz w pojazdach, które coraz częściej wykonują hamowanie bez bezpośredniego ruchu pedału.
Bezpieczeństwo opiera się na redundancji, nie na wierze w elektronikę
Skoro przewód, czujnik lub sterownik może ulec awarii, system nie może opierać się na jednym punkcie krytycznym. Dlatego stosuje się redundancję, czyli niezależne tory pomiaru, sterowania, zasilania albo generowania ciśnienia. Sterownik porównuje sygnały i potrafi wykryć, że jeden z nich nie pasuje do drugiego.
W bardziej zaawansowanych konstrukcjach dwa niezależne siłowniki mogą przejąć hamowanie po awarii jednego z nich. W innych układach pozostaje mechaniczne lub hydrauliczne hamowanie awaryjne, ograniczona funkcja wspomagania albo możliwość bezpiecznego zatrzymania pojazdu przy zmniejszonej wydajności.
Bezpieczeństwo obejmuje także sytuację utraty energii. Dlatego istotny jest stan akumulatora 12 V, przetwornicy, bezpieczników oraz przewodów masowych. Słabe zasilanie pomocnicze potrafi wywołać wiele pozornie niezwiązanych ze sobą błędów, w tym ostrzeżenia ABS, ESP i układu hamulcowego.
Nie należy jednak zakładać, że komunikat „układ hamulcowy ograniczony” oznacza natychmiastową utratę hamulców. Może wskazywać zarówno błąd krytyczny, jak i problem z czujnikiem lub napięciem. Kierowca powinien zachować ostrożność, ograniczyć jazdę i sprawdzić instrukcję konkretnego pojazdu, zamiast kasować błąd na chybił trafił.
Diagnostyka i serwis wymagają innego podejścia
W zwykłym układzie pierwsze podejrzenia padają na klocki, tarcze, przewody i poziom płynu. W elektronicznie sterowanym hamowaniu trzeba dołączyć do tego odczyt pamięci usterek z kilku sterowników, pomiar napięcia pod obciążeniem, kontrolę sygnałów czujników pedału oraz sprawdzenie procedur kalibracyjnych.
Przeczytaj również: Jak sprawdzić klocki hamulcowe bez zdejmowania koła?
Co można sprawdzić bez specjalistycznego demontażu
- czy po uruchomieniu auta gasną kontrolki ABS, ESP i hamulca;
- czy poziom płynu hamulcowego jest prawidłowy i nie ma wycieków;
- czy napięcie akumulatora 12 V nie spada nadmiernie podczas rozruchu;
- czy pedał ma powtarzalny skok i nie zmienia charakterystyki bez powodu;
- czy po jeździe jedno koło nie jest wyraźnie cieplejsze od pozostałych;
- czy układ nie zgłasza ograniczenia rekuperacji albo błędu hamulca postojowego.
Wymiana klocków lub zacisku może wymagać przejścia w tryb serwisowy, odłączenia automatycznego hamulca postojowego i wykonania adaptacji. Po ingerencji w hydraulikę nie zawsze wystarcza klasyczne odpowietrzanie pedałem. Niektóre pojazdy wymagają uruchomienia pompy i elektrozaworów za pomocą testera.
Za niebezpieczny uważam szczególnie popularny skrót myślowy, że skoro auto nadal hamuje, można ignorować zapisany błąd. Układ może działać w trybie rezerwowym, a jego zapas bezpieczeństwa będzie wtedy mniejszy. Przy kontrolce hamulców nie zaczynałbym od kasowania kodu, tylko od ustalenia, który tor funkcji został ograniczony.
Koszt diagnostyki zależy od marki i dostępu do specjalistycznego sprzętu. Zwykły odczyt błędów może kosztować kilkadziesiąt do około 150 zł, lecz pełna diagnostyka układu z testami elementów wykonawczych, kalibracją i kontrolą zasilania często kosztuje 150-400 zł lub więcej. To nadal mniej niż wymiana drogiego modułu na podstawie przypadkowego kodu.
Co z tego wynika przy wyborze i eksploatacji auta
Sam fakt zastosowania elektronicznego sterowania nie powinien być dla mnie ani automatycznym argumentem za zakupem, ani powodem do obaw. Ważniejsze są wyniki testów bezpieczeństwa, dostępność części, jakość aktualizacji, procedury serwisowe oraz to, czy producent przewidział sensowną obsługę awaryjną.
Przed zakupem używanego samochodu sprawdziłbym historię błędów, stan akumulatora 12 V, działanie rekuperacji i różnicę temperatur hamulców po jeździe próbnej. Przy aucie elektrycznym zwróciłbym też uwagę na korozję tarcz. Mały przebieg nie gwarantuje dobrego stanu hamulców, jeśli samochód przez długi czas zwalniał głównie silnikiem.
Podczas jazdy nie trzeba zmieniać techniki hamowania, ale warto reagować na nowe objawy. Zmiana odczucia pedału, wydłużony czas reakcji, ściąganie auta lub komunikat o ograniczeniu hamowania to powód do kontroli, nawet gdy samochód pozornie zatrzymuje się normalnie.
Elektroniczne hamulce są jednym z fundamentów samochodów zelektryfikowanych i coraz bardziej zautomatyzowanych. Ich sens nie polega na zastąpieniu człowieka samą elektroniką, lecz na precyzyjnym połączeniu sterowania, stabilizacji, rekuperacji i zabezpieczeń. Dobrze zaprojektowany system może działać bardzo przewidywalnie, ale tylko wtedy, gdy jego diagnostyka i serwis są traktowane równie poważnie jak kontrola tarcz, klocków oraz płynu.
