Zapalenie kontrolki ABS nie zawsze oznacza uszkodzony sam czujnik. Przyczyną może być też przerwany przewód, skorodowana wtyczka, uszkodzony pierścień impulsowy albo problem z łożyskiem koła. Pokażę, jak sprawdzić czujnik ABS krok po kroku, jak odróżnić typ indukcyjny od aktywnego i kiedy pomiar multimetrem nie wystarczy.
Wiarygodna diagnoza ABS zaczyna się od właściwej metody pomiaru
- Najpierw odczytaj błędy z modułu ABS, a nie tylko z prostego interfejsu silnika.
- Czujnik indukcyjny można sprawdzić rezystancją i napięciem AC podczas obracania kołem.
- Czujnika aktywnego nie diagnozuje się zwykłym pomiarem oporu.
- Plausybilna rezystancja nie wyklucza uszkodzenia przewodu, pierścienia ani sygnału pod obciążeniem.
- Przed wymianą sprawdź wtyczkę, wiązkę, odstęp od pierścienia i luz łożyska.
Zanim zmierzysz czujnik ABS
Najlepiej zacząć od diagnostyki komputerowej. Potrzebny jest tester, który komunikuje się z modułem ABS lub ESP, ponieważ najtańszy czytnik OBD często odczytuje wyłącznie błędy silnika. Kod wskazujący konkretne koło jest cenną wskazówką, ale nie jest jeszcze dowodem, że winny jest sam czujnik.
Przed podłączeniem miernika obejrzyj przewód przy zwrotnicy. To miejsce pracuje podczas skręcania i jest narażone na wodę, sól oraz uszkodzenia mechaniczne. Szukam przede wszystkim pękniętej izolacji, zielonego nalotu na pinach, luźnej wtyczki i śladów tarcia o oponę.
Rozpoznaj rodzaj czujnika
W starszych układach często stosuje się czujniki pasywne, czyli indukcyjne. Zwykle mają dwa przewody i wytwarzają napięcie podczas obracania koła. Nowsze czujniki aktywne, oparte między innymi na efekcie Halla lub technologii magnetorezystancyjnej, potrzebują zasilania ze sterownika i przekazują sygnał cyfrowy albo prądowy.
Sam wygląd wtyczki nie daje stuprocentowej pewności, dlatego przed pomiarem sprawdź schemat dla konkretnego samochodu. Największy błąd początkujących polega na mierzeniu oporu czujnika aktywnego tak, jakby był zwykłą cewką.
Jak sprawdzić pasywny czujnik indukcyjny multimetrem

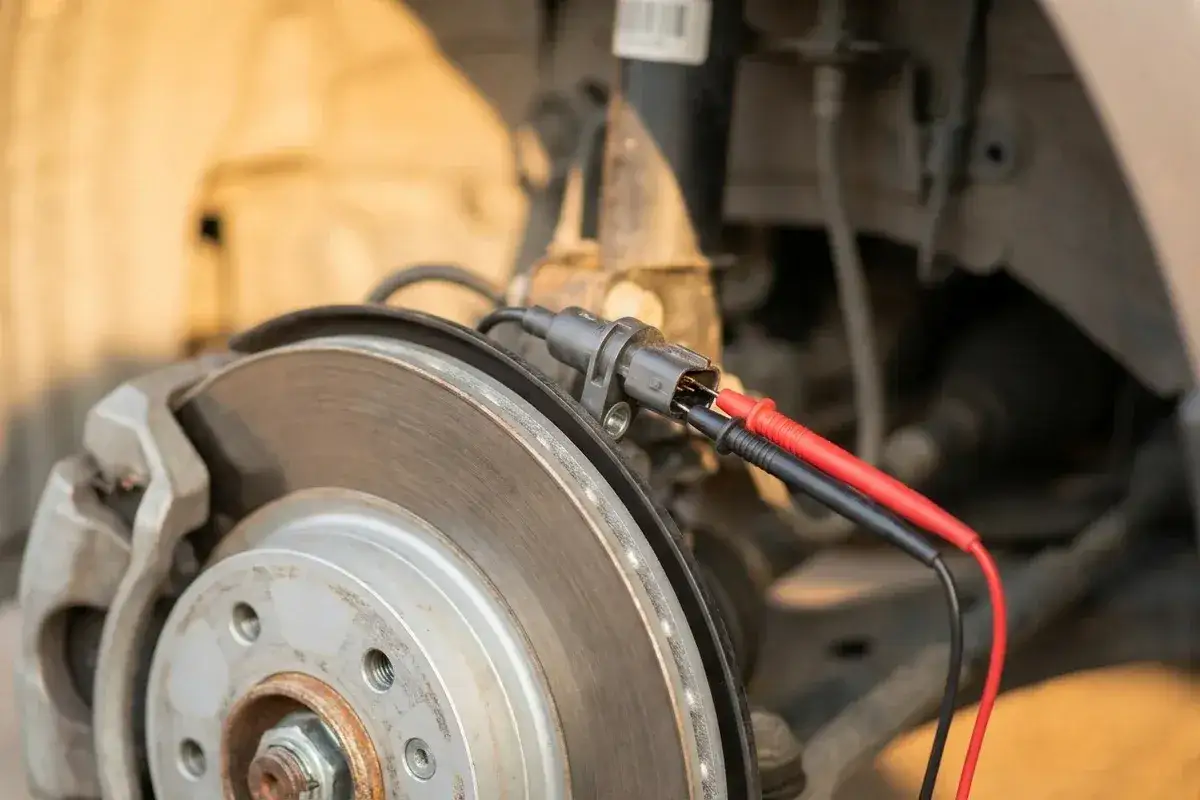

Samodzielny test ma sens, jeśli czujnik jest odłączony od instalacji samochodu. Ustaw multimetr na pomiar rezystancji, wyłącz zapłon i przyłóż sondy do obu pinów czujnika. Nie mierz przez sterownik ABS, bo wynik będzie niewiarygodny i można narazić elektronikę na niepotrzebne obciążenie.
- Odłącz wtyczkę czujnika.
- Ustaw multimetr na zakres obejmujący kilkaset lub kilka tysięcy omów.
- Zmierz opór między pinami.
- Porównaj wynik z dokumentacją producenta albo z czujnikiem po przeciwnej stronie osi.
- Poruszaj delikatnie przewodem i obserwuj, czy wskazanie nie przerywa.
W wielu czujnikach indukcyjnych spotyka się rezystancję rzędu kilkuset omów do około 2 kΩ, ale nie traktuj tego jako uniwersalnej normy. Otwarty obwód, oznaczony jako OL lub nieskończona rezystancja, zwykle wskazuje przerwę w cewce. Z kolei wartość bliska zeru sugeruje zwarcie.
Pomiar rezystancji jest tylko pierwszym filtrem. Czujnik może mieć prawidłowy opór, a mimo to generować zbyt słaby albo niestabilny sygnał podczas jazdy. Dlatego w praktyce zawsze dokładam drugi test, czyli pomiar napięcia przemiennego.
Sprawdź napięcie podczas obracania kołem
Przełącz multimetr na napięcie AC, najlepiej na niski zakres obejmujący miliwolty. Podłącz sondy do pinów odłączonego czujnika i powoli obróć kołem. Przy sprawnym układzie odczyt powinien się pojawić, a wraz z szybszym obrotem koła zwykle rośnie.
Nie przywiązuj się do jednej konkretnej wartości, ponieważ zależy ona od konstrukcji czujnika, prędkości obrotowej i odległości od pierścienia. Ważniejsza jest powtarzalność sygnału oraz podobny wynik po drugiej stronie osi. Brak napięcia przy prawidłowej rezystancji kieruje podejrzenie na zbyt duży odstęp, uszkodzony pierścień albo problem mechaniczny.
Jak diagnozować aktywny czujnik ABS
Aktywny czujnik ma wewnątrz elektronikę, dlatego pomiar oporu najczęściej niczego nie wyjaśnia. W zależności od samochodu może mieć dwa, trzy lub więcej przewodów. Potrzebuje zasilania i masy, a jego wyjście zmienia się podczas obracania kołem.
Najbezpieczniej sprawdzać go przy podłączonej wtyczce, używając funkcji parametrów bieżących testera diagnostycznego. Podnieś koło zgodnie z zasadami bezpieczeństwa, obracaj je ręcznie i obserwuj, czy tester pokazuje prędkość tego koła oraz płynny wzrost wartości. Jeżeli jedno koło pozostaje na zero, a pozostałe reagują, masz mocniejszy dowód niż po samym pomiarze rezystancji.
Przeczytaj również: Jak sprawdzić klocki hamulcowe bez zdejmowania koła?
Pomiar zasilania i przewodu sygnałowego
Jeśli tester nie pokazuje danych, sprawdź napięcie zasilania oraz ciągłość przewodów według schematu konkretnego auta. Nie wkładaj sondy na ślepo w uszczelnione złącze i nie zwieraj pinów. Nieprawidłowe zasilanie może oznaczać problem z wiązką albo sterownikiem, a nie z samym czujnikiem.
Do dokładnej oceny przebiegu sygnału przydaje się oscyloskop. Pozwala zobaczyć przerwy, zakłócenia i nierówny przebieg, których zwykły multimetr może nie zarejestrować. W warsztacie często łączy się ten test z jazdą próbną i obserwacją wszystkich czterech prędkości kół w czasie rzeczywistym.
Czujnik może być sprawny, a ABS nadal zgłasza błąd
W układzie ABS czujnik współpracuje z pierścieniem impulsowym. W zależności od konstrukcji jest to pierścień zębaty albo magnetyczny element zintegrowany z łożyskiem. Pęknięcie, korozja, zabrudzenie metalowymi opiłkami lub brak fragmentu magnetycznego może zakłócić odczyt, mimo że sam czujnik przejdzie test elektryczny.
Sprawdź również, czy czujnik jest prawidłowo osadzony i czy nie ma zbyt dużego odstępu od pierścienia. Przy kole z wyczuwalnym luzem łożyska odczyt może zmieniać się podczas jazdy. W takim przypadku wymiana czujnika będzie tylko kosztownym odsuwaniem właściwej naprawy.
| Objaw | Możliwa przyczyna | Co sprawdzić |
|---|---|---|
| Brak rezystancji | Przerwa w cewce lub przewodzie | Czujnik, wtyczkę i wiązkę |
| Rezystancja bliska zeru | Zwarcie uzwojenia | Czujnik oraz przewód przy kole |
| Prawidłowy opór, brak napięcia AC | Uszkodzony pierścień, zły odstęp lub słaby magnes | Pierścień impulsowy i mocowanie |
| Przerywany sygnał podczas poruszania przewodem | Uszkodzenie żyły wewnątrz izolacji | Cały odcinek wiązki |
| Jedno koło pokazuje inną prędkość | Czujnik, łożysko, pierścień albo przewód | Parametry bieżące i elementy mechaniczne |
Właśnie dlatego nie wymieniam czujnika wyłącznie na podstawie kontrolki. Najpierw ustalam, czy problem dotyczy elektryki, mechaniki czy komunikacji ze sterownikiem. Taka kolejność zwykle oszczędza zarówno czas, jak i pieniądze.
Kiedy test domowy nie daje pewnej odpowiedzi
Multimetr dobrze wykrywa przerwę, zwarcie i podstawowy brak sygnału, ale nie zastępuje pełnej diagnostyki. Może nie pokazać usterki, która pojawia się dopiero przy drganiach, skręcie kierownicy, rozgrzaniu elementu albo określonej prędkości obrotowej koła.
Do warsztatu pojechałbym bez zwlekania, gdy świecą się jednocześnie kontrolki ABS, ESP i hamulca, pedał zachowuje się nietypowo albo samochód reaguje nierówno podczas hamowania. Nie testuj auta z uniesionym kołem przy pracującym silniku, jeśli nie masz odpowiedniego sprzętu i doświadczenia. Stabilne podpory, kliny pod koła i wyłączony zapłon są podstawą nawet przy prostym pomiarze.
Po naprawie warto skasować zapisany błąd, uruchomić samochód i wykonać ostrożną jazdę próbną. W dobrym teście kontrolka nie wraca, a parametry prędkości wszystkich kół pozostają spójne. Samo zgaśnięcie kontrolki po skasowaniu pamięci nie jest jeszcze potwierdzeniem naprawy.
Co sprawdzić przed zakupem nowego czujnika
Przed zamówieniem części porównaj numer producenta, rodzaj wtyczki, długość przewodu i stronę montażu. W niektórych modelach czujnik jest częścią łożyska, więc kupienie osobnego elementu nie rozwiąże problemu. Najtańsza część nie zawsze jest najlepszym wyborem, szczególnie gdy układ wymaga precyzyjnego sygnału i poprawnego odstępu od pierścienia.
Moja praktyczna zasada jest prosta. Jeśli pomiar wykazał ewidentną przerwę lub zwarcie, wymiana czujnika ma uzasadnienie. Jeżeli wynik jest prawidłowy, szukam dalej w przewodach, pierścieniu, łożysku i danych z modułu ABS, zamiast wymieniać elementy metodą prób.
Dobrze wykonana diagnoza czujnika ABS nie kończy się na jednej liczbie z multimetru. Najpewniejszy obraz daje połączenie odczytu błędów, oględzin, testu elektrycznego i obserwacji prędkości koła. Taka procedura pozwala naprawić rzeczywistą przyczynę i zachować działanie układu, od którego zależy stabilność samochodu podczas hamowania.
