Jak odpowietrzyć układ hamulcowy ABS i kiedy użyć testera?

Po wymianie przewodu, zacisku albo całego modułu ABS pedał hamulca może nagle zrobić się miękki, a zwykłe odpowietrzanie kół nie zawsze rozwiązuje problem. Poniżej pokazuję, jak bezpiecznie przygotować samochód, przeprowadzić odpowietrzanie pompy ABS i rozpoznać moment, w którym potrzebny jest tester diagnostyczny albo pomoc warsztatu.

Kiedy powietrze trafia do modułu ABS i po czym je poznać

Powietrze dostaje się do układu najczęściej po wymianie pompy ABS, odkręceniu przewodów przy modulatorze, wymianie pompy hamulcowej albo całkowitym opróżnieniu zbiorniczka. Zdarza się też, że pojawia się po naprawie zacisku lub przewodu, jeśli płyn wyciekł szybciej, niż udało się go uzupełnić.

Typowe objawy to sprężysty pedał hamulca, konieczność kilkukrotnego pompowania przed uzyskaniem twardości oraz wyraźnie dłuższa droga hamowania. Jeżeli pedał powoli opada przy stałym nacisku, nie zakładam od razu, że winne jest powietrze. Przyczyną może być również wyciek, zużyta pompa główna albo nieszczelność wewnętrzna.

Modulator ABS jest blokiem hydraulicznym z elektrozaworami i kanałami, które podczas normalnej jazdy pozostają w określonych położeniach. Pęcherzyk uwięziony w jego wnętrzu może nie wydostać się przy samym pompowaniu pedałem, dlatego po dużej ingerencji w układ klasyczna metoda bywa niewystarczająca.

Co przygotować przed rozpoczęciem pracy

Potrzebny będzie płyn hamulcowy o specyfikacji podanej na korku zbiorniczka lub w instrukcji samochodu, przezroczysty wężyk, naczynie na zużyty płyn, klucz do odpowietrzników i rękawice. Sam używam także pompki ciśnieniowej, bo zapewnia równiejszy przepływ i ogranicza ryzyko zasysania powietrza przez gwint odpowietrznika.

• Ustaw samochód na równej powierzchni i zabezpiecz go podporami, jeśli podnosisz koła.
• Sprawdź wszystkie przewody, zaciski, odpowietrzniki i połączenia przy module ABS.
• Oczyść okolice korka zbiorniczka, żeby brud nie dostał się do płynu.
• Uzupełnij płyn do właściwego poziomu i pilnuj go przez całą pracę.
• Przy użyciu testera podłącz sprawny akumulator lub zasilacz podtrzymujący napięcie.

Nie stosuję płynu „na oko”. DOT 3, DOT 4 i DOT 5.1 nie są automatycznie właściwe dla każdego auta, a silikonowy DOT 5 to osobny typ, którego nie wolno mieszać z płynami glikolowymi. Rozlany płyn trzeba szybko zmyć, ponieważ może uszkodzić lakier.

Odpowietrzanie pompy ABS krok po kroku

Metoda z pomocą drugiej osoby

1. Otwórz zbiorniczek i napełnij go do poziomu między oznaczeniami minimum i maksimum.
2. Załóż przezroczysty wężyk na odpowietrznik pierwszego koła, a jego drugi koniec włóż do naczynia z niewielką ilością świeżego płynu.
3. Poproś drugą osobę o powolne wciśnięcie pedału około 3-5 razy, a potem przytrzymanie go przy podłodze.
4. Odkręć odpowietrznik o mniej więcej ćwierć obrotu. Gdy przestanie wypływać płyn, zamknij go przed zwolnieniem pedału.
5. Powtarzaj czynność do chwili, gdy z wężyka wypływa jednolity płyn bez pęcherzyków.
6. Po każdym kole sprawdź poziom w zbiorniczku i uzupełnij go, zanim spadnie poniżej minimum.

Najczęściej zaczyna się od koła najbardziej oddalonego od pompy hamulcowej, ale fabryczna kolejność ma pierwszeństwo. W niektórych samochodach obwody są poprowadzone diagonalnie albo moduł ma osobne zalecenia dla przedniej i tylnej osi. Nie zgaduję kolejności, gdy mam dostęp do instrukcji serwisowej.

Przeczytaj również: Jak używać hamulca postojowego? Dźwignia, EPB i automat

Metoda ciśnieniowa

Przyrząd ciśnieniowy podłącza się do zbiorniczka i ustawia zgodnie z zaleceniami producenta. W wielu samochodach używa się wartości w okolicy 1 bara, ale nie należy traktować jej jako uniwersalnej. Zbyt wysokie ciśnienie może uszkodzić zbiorniczek, pokrywę albo połączenia.

Po uzyskaniu czystego wypływu na wszystkich odpowietrznikach pedał powinien być wyraźnie twardszy. Jeśli nadal jest miękki, dalsze przepuszczanie płynu bez diagnozy zwykle tylko marnuje płyn. Wtedy podejrzewam powietrze w modulatorze, nieszczelność albo problem z pompą główną.

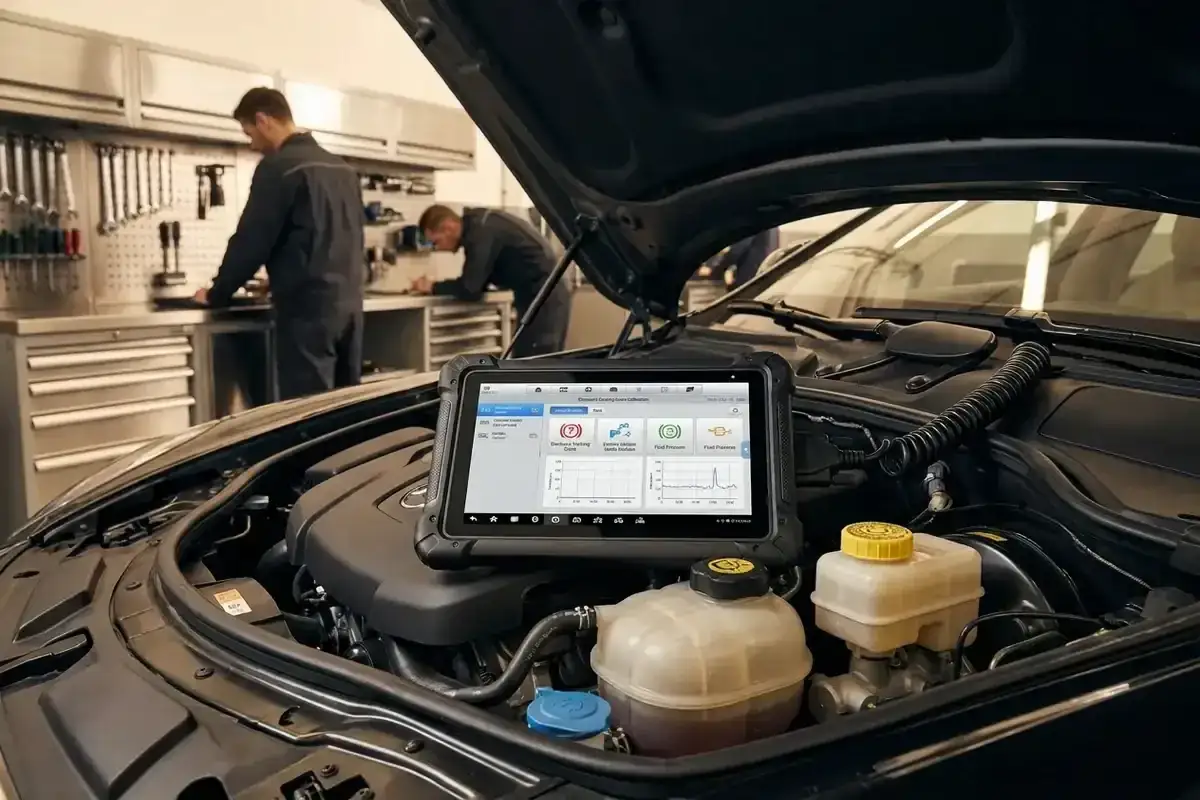

Kiedy potrzebny jest tester diagnostyczny

Tester jest szczególnie potrzebny po wymianie kompletnej pompy ABS, rozszczelnieniu przewodów bezpośrednio przy modulatorze oraz po całkowitym zapowietrzeniu układu. W menu konkretnego samochodu funkcja może nazywać się odpowietrzanie ABS, aktywacja pompy, test zaworów albo procedura serwisowa układu hamulcowego.

1. Podłącz tester do właściwego modułu ABS i wybierz procedurę wskazaną dla danego modelu.
2. Podłącz odpowietrzarkę lub przygotuj drugą osobę do pracy z pedałem.
3. Uruchom cykl aktywacji pompy i elektrozaworów zgodnie z komunikatami testera.
4. Odpowietrzaj wskazane koło lub obwód, gdy tester otwiera odpowiednie kanały hydrauliczne.
5. Po zakończeniu cyklu ponownie odpowietrz wszystkie koła metodą standardową.
6. Sprawdź poziom płynu, skasuj ewentualne błędy i wykonaj kontrolę działania hamulców.

Sam fakt, że po przekręceniu kluczyka słychać pompę, nie oznacza wykonania procedury odpowietrzania. Moduł musi zostać przełączony w odpowiedni tryb, a kolejność aktywacji zaworów jest zależna od konstrukcji. Nie próbowałbym zastępować tej funkcji przypadkowym hamowaniem na śliskiej drodze, bo nie daje to kontroli nad tym, który kanał został przepłukany.

Podczas pracy z testerem nie dopuszczam do spadku napięcia akumulatora. Pompa ABS pracuje wtedy cyklicznie i może się nagrzewać, dlatego trzeba robić przerwy zgodnie z instrukcją urządzenia. Improwizowanie przy module, którego procedury nie znam, jest ryzykowne i może skończyć się dodatkowym błędem albo uszkodzeniem podzespołu.

Co najczęściej psuje efekt odpowietrzania

• Opróżnienie zbiorniczka podczas pracy i ponowne zassanie powietrza do układu.
• Odkręcanie odpowietrznika przy zwolnionym pedale, co może spowodować zasysanie powietrza.
• Zbyt szybkie pompowanie pedałem, które tworzy pianę zamiast spokojnie wypchnąć pęcherzyki.
• Przepompowywanie pedału do samej podłogi w starym układzie, gdzie można uszkodzić zużyte uszczelnienia pompy głównej.
• Użycie niewłaściwego płynu lub płynu z otwartego, długo przechowywanego opakowania.
• Skupienie się wyłącznie na odpowietrzaniu, gdy prawdziwą przyczyną jest wyciek albo niesprawna pompa główna.

Szczególnie często widzę błąd polegający na odpowietrzaniu przez godzinę bez sprawdzenia, czy odpowietrznik i przewód są szczelne. Jeśli wężyk jest luźny albo gwint odpowietrznika przepuszcza powietrze, w naczyniu cały czas pojawiają się bąbelki, choć sam układ może być już odpowietrzony.

Nie dokręcam odpowietrzników z nadmierną siłą. Ich uszkodzenie albo urwanie potrafi zamienić prostą czynność w demontaż zacisku, a przy zapieczonym elemencie potrzebne bywają podgrzewanie i wymiana całego odpowietrznika.

Jak sprawdzić efekt i kiedy nie ruszać samochodem

Po zakończeniu pracy przy wyłączonym silniku naciskam pedał kilka razy, aż stwardnieje, a potem przytrzymuję go przez około 20-30 sekund. Pedał nie powinien powoli opadać. Jeżeli po uruchomieniu silnika obniży się nieco wskutek działania serwa, jest to normalne, ale nadal powinien zachować wyraźny opór.

Sprawdzam też wszystkie połączenia pod kątem wycieków, poziom płynu oraz kontrolki ABS i ESP. Pierwszą próbę wykonuję na zamkniętym, bezpiecznym terenie przy bardzo małej prędkości. Hamowanie powinno być proste, powtarzalne i pozbawione wrażenia zapadania się pedału.

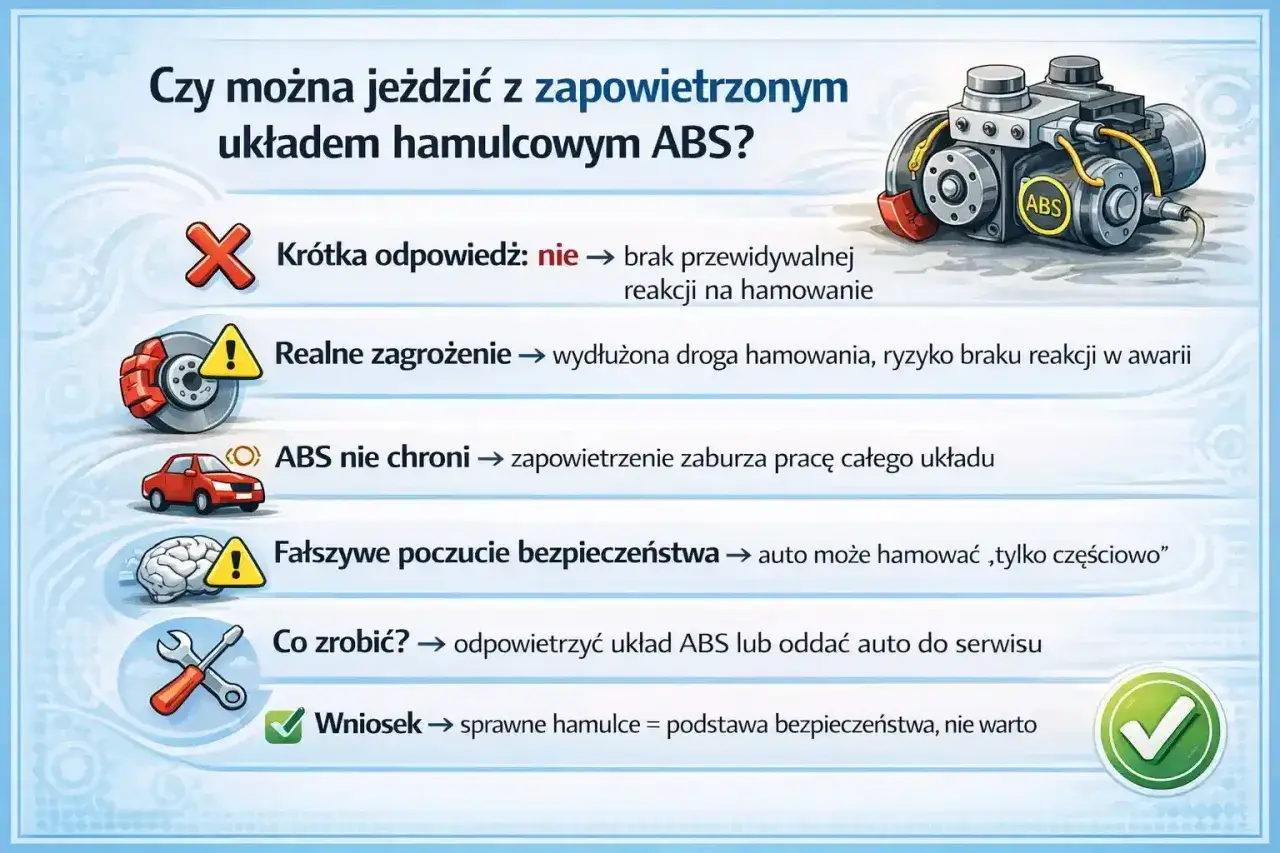

Jeśli pedał dochodzi do podłogi, samochód ściąga, płyn ubywa albo świeci się kontrolka układu hamulcowego, nie jadę nim do warsztatu na kołach. W takiej sytuacji bezpieczniejszy jest transport na lawecie i kontrola szczelności, pompy głównej oraz modułu ABS.

Najważniejsza decyzja zapada przed odpowietrzaniem

Jeżeli wymieniany był tylko płyn przy kołach, zwykle wystarczy staranna metoda klasyczna lub ciśnieniowa. Po rozszczelnieniu samego modulatora, wymianie pompy ABS albo całkowitym zapowietrzeniu układu zakładam jednak, że potrzebna będzie procedura z aktywacją zaworów testerem.

Dobre odpowietrzanie nie polega na przepuszczeniu przypadkowej ilości płynu, lecz na usunięciu powietrza z właściwych kanałów i potwierdzeniu, że układ utrzymuje ciśnienie. Jeśli po prawidłowej procedurze pedał nadal jest miękki, trzeba szukać usterki, a nie powtarzać tę samą czynność bez końca.
