Gdy silnik traci moc, zapala kontrolkę albo pojawia się błąd związany ze spalaniem stukowym, pierwszym problemem bywa znalezienie właściwego elementu. Czujnik spalania stukowego znajduje się najczęściej bezpośrednio na bloku silnika, ale jego dokładne położenie zależy od konstrukcji jednostki. Poniżej pokazuję, gdzie go szukać, jak odróżnić go od innych czujników i na co uważać przy diagnozie oraz wymianie.
Najważniejsze informacje o położeniu czujnika stukowego
- Miejsce montażu to zwykle bok bloku silnika, często między cylindrami.
- W wielu autach element znajduje się pod kolektorem dolotowym albo z tyłu jednostki.
- Czujnik ma najczęściej okrągłą, metalową obudowę z jednym złączem elektrycznym.
- W silniku V może występować jeden czujnik na każdy rząd cylindrów.
- Sam błąd sterownika nie przesądza o awarii czujnika, ponieważ problemem może być wiązka, wtyczka albo nieprawidłowy montaż.
Gdzie znajduje się czujnik spalania stukowego
Najczęściej jest przykręcony do boku kadłuba silnika, czyli masywnej części, w której znajdują się cylindry. Producent wybiera miejsce, w którym drgania całej jednostki są dobrze przenoszone na obudowę czujnika. Dzięki temu sterownik może rozpoznać charakterystyczne drgania wywołane spalaniem stukowym.
W praktyce element spotyka się zwykle w jednej z kilku lokalizacji:
- na przedniej lub tylnej stronie bloku,
- między drugim i trzecim cylindrem,
- poniżej kolektora dolotowego,
- w pobliżu rozrusznika,
- w niektórych silnikach na głowicy cylindrów.
To właśnie dlatego samo pytanie „czujnik spalania stukowego gdzie jest” nie ma jednej odpowiedzi dla każdego samochodu. W benzynowym silniku rzędowym czujnik może być dobrze widoczny od góry, ale w innej wersji tej samej jednostki zostanie schowany pod kolektorem. Najpewniejszą wskazówką jest kod silnika, a nie tylko marka i model auta.
Jak wygląda ten element

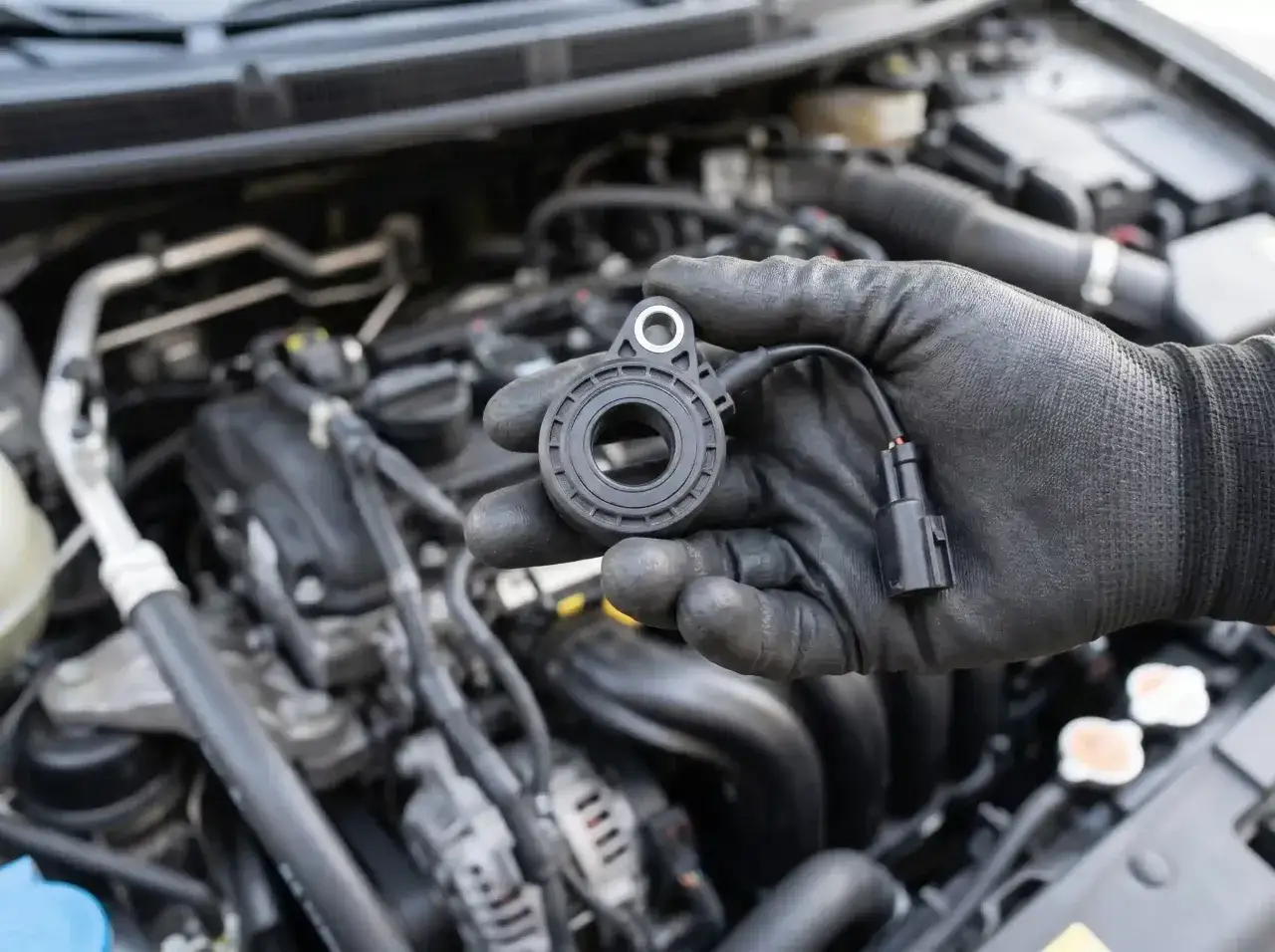

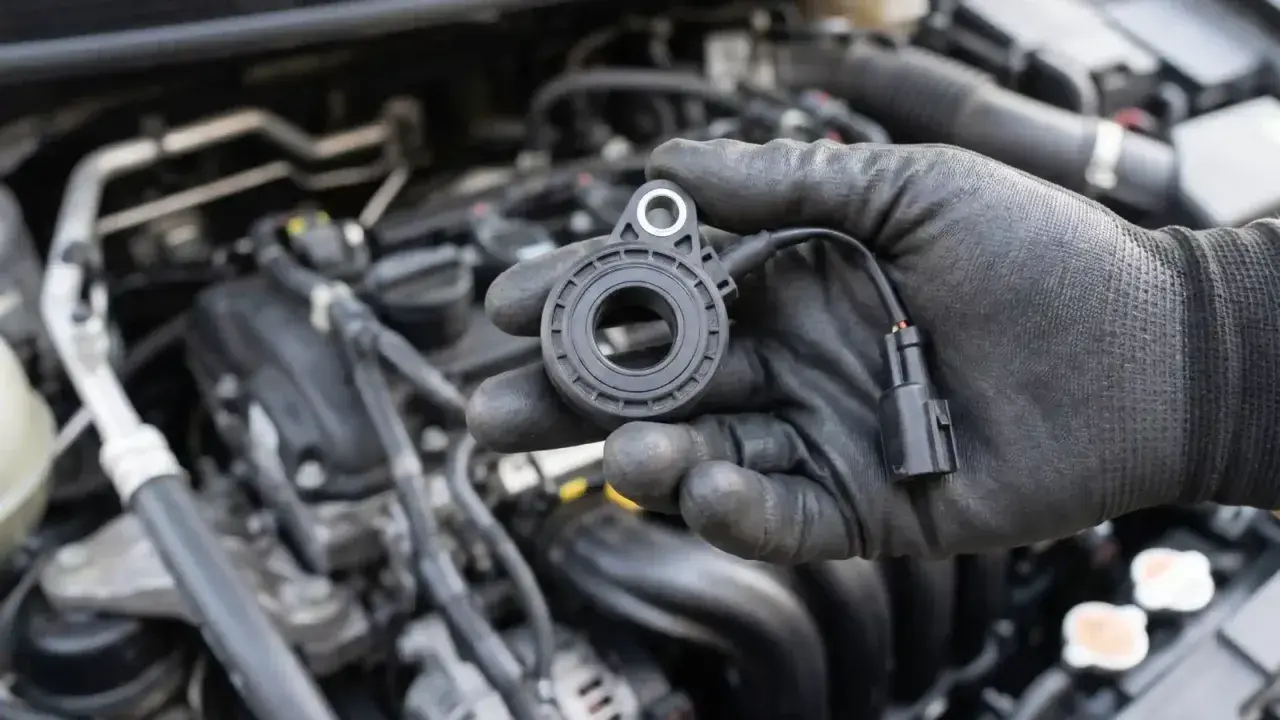

Czujnik przypomina niewielki metalowy pierścień albo krótki walec z otworem montażowym. Zwykle ma jedno złącze elektryczne i jest przykręcony pojedynczą śrubą do płaskiej powierzchni bloku. Nie należy mylić go z czujnikiem położenia wału, temperatury cieczy czy ciśnienia oleju, ponieważ te elementy mogą znajdować się bardzo blisko siebie.
W silnikach V oznaczenia „bank 1” i „bank 2” wskazują dwa rzędy cylindrów. Jeżeli diagnostyka pokazuje konkretny bank, lokalizacji trzeba szukać po właściwej stronie silnika. W niektórych jednostkach zamontowano dwa lub więcej czujników, dlatego wymiana pierwszego znalezionego elementu może nie rozwiązać problemu.
Jak znaleźć go bez rozbierania połowy silnika
Sam zaczynam od sprawdzenia schematu lokalizacji dla konkretnego silnika. Instrukcja serwisowa albo katalog części często pokazuje położenie dokładniej niż ogólne poradniki, ponieważ nawet drobna zmiana osprzętu potrafi zasłonić dostęp do czujnika.
Jeżeli nie masz dokumentacji, można postępować według prostego schematu:
- Ustal kod silnika i sprawdź, po której stronie znajduje się kolektor dolotowy.
- Poszukaj na bloku małego metalowego elementu z przewodem lub krótką wiązką.
- Obserwuj przebieg przewodu, ponieważ wiązka często prowadzi bezpośrednio do czujnika.
- Sprawdź przestrzeń pod kolektorem, przy rozruszniku i z tyłu bloku.
- Porównaj znaleziony element ze zdjęciem z katalogu części lub dokumentacji technicznej.
W wielu autach dostęp od góry jest ograniczony. Czasem trzeba zdjąć osłonę silnika, przewód dolotowy albo część kolektora, a niekiedy wygodniej dostać się do czujnika od dołu po zdjęciu dolnej osłony. Nie odpinaj wtyczki na siłę, bo plastikowe zatrzaski starzeją się od temperatury i łatwo je połamać.
Przeczytaj również: Koło dwumasowe - objawy zużycia, koszty i wymiana
Co często myli kierowców
Czujnik spalania stukowego nie jest mikrofonem zamontowanym przy świecy i nie znajduje się zwykle na przewodzie zapłonowym. Reaguje na drgania bloku, dlatego musi mieć solidny kontakt z metalową powierzchnią silnika. Warstwa oleju, rdzy, farby albo brudu między czujnikiem a blokiem może zakłócić jego działanie.
Nie kierowałbym się też wyłącznie kolorem wtyczki. Producenci stosują różne rozwiązania, a podobne złącza mogą mieć czujnik temperatury, ciśnienia lub położenia wału. Liczy się kształt elementu, miejsce montażu i przebieg wiązki.
Za co odpowiada czujnik i jakie są objawy awarii
Czujnik wykrywa drgania związane ze spalaniem stukowym i przekazuje sygnał do sterownika silnika. Sterownik może wtedy opóźnić zapłon albo zmienić strategię pracy, aby ograniczyć ryzyko przeciążenia tłoków, zaworów i innych elementów. W uproszczeniu działa jak bardzo czuły przetwornik drgań przykręcony do bloku.
Uszkodzenie czujnika nie zawsze daje wyraźny objaw podczas jazdy. Często pojawia się kontrolka silnika, zapisany kod usterki, słabsza reakcja na gaz albo większe zużycie paliwa. W niektórych samochodach sterownik przechodzi na ostrożniejsze ustawienia zapłonu, więc auto jeździ poprawnie, ale staje się wyraźnie mniej żwawe.
| Objaw | Możliwa przyczyna | Co sprawdzić |
|---|---|---|
| Kontrolka silnika i błąd czujnika | Uszkodzony czujnik, przewód lub złącze | Wiązkę, wtyczkę i ciągłość przewodów |
| Spadek mocy | Opóźniony zapłon albo praca awaryjna | Dane bieżące i korekty zapłonu |
| Powracający błąd po wymianie | Zły moment dokręcenia, brudna powierzchnia lub niewłaściwa część | Montaż zgodny z dokumentacją producenta |
| Metaliczne stukanie pod obciążeniem | Rzeczywiste spalanie stukowe lub inna usterka mechaniczna | Zapłon, mieszankę, paliwo i stan silnika |
Najczęstszy błąd polega na założeniu, że kod dotyczący czujnika automatycznie oznacza jego wymianę. W praktyce winny bywa przerwany przewód, zaśniedziała wtyczka albo słaba masa. Zdarza się również, że czujnik działa prawidłowo, ale silnik rzeczywiście ma problem ze składem mieszanki, temperaturą pracy lub jakością paliwa.
Jak diagnozować usterkę przed wymianą
Najpierw odczytałbym pełny kod błędu i dane zamrożone, czyli parametry zapisane przez sterownik w chwili wystąpienia problemu. Sam numer błędu jest wskazówką, ale nie mówi jeszcze, czy uszkodzony jest element, obwód elektryczny, czy warunki pracy silnika.
Podstawowa kontrola obejmuje:
- oględziny przewodu na całej długości,
- sprawdzenie, czy wtyczka nie jest zaolejona lub skorodowana,
- kontrolę zasilania i masy zgodnie ze schematem,
- pomiar sygnału podczas pracy silnika,
- porównanie parametrów z wartościami przewidzianymi dla danego silnika.
Pomiar rezystancji może pomóc, ale nie w każdym typie czujnika daje rozstrzygającą odpowiedź. Element piezoelektryczny może wyglądać poprawnie podczas prostego pomiaru, a mimo to nie generować właściwego sygnału pod obciążeniem. Dlatego przy trudniejszych przypadkach przydaje się oscyloskop lub diagnostyka wykonana przez warsztat, który zna konkretną jednostkę.
Jeżeli silnik faktycznie stuka, nie traktowałbym tego wyłącznie jako problemu elektrycznego. Długotrwałe spalanie stukowe może uszkodzić tłoki, pierścienie i zawory. Metaliczne stukanie przy przyspieszaniu pod obciążeniem wymaga ograniczenia jazdy do czasu ustalenia przyczyny.
Wymiana czujnika i błędy przy montażu
Wymiana zwykle nie jest skomplikowana, jeśli element znajduje się w dostępnym miejscu. Najważniejsze jest oczyszczenie powierzchni styku i zastosowanie części zgodnej z numerem silnika. Nie używałbym przypadkowej podkładki, silikonu ani grubej warstwy środka antykorozyjnego, ponieważ czujnik musi prawidłowo przenosić drgania na swoją obudowę.
Duże znaczenie ma moment dokręcenia podany przez producenta. Nie istnieje jedna uniwersalna wartość dla wszystkich aut. Zbyt mocne dokręcenie może uszkodzić czujnik, a zbyt luźne powoduje fałszywe odczyty. Po montażu trzeba również poprowadzić przewód tak, aby nie dotykał kolektora wydechowego ani ruchomych elementów.
Przed zakupem sprawdziłbym numer OE, liczbę pinów oraz kształt złącza. Tania część bez właściwej charakterystyki może pasować mechanicznie, ale generować sygnał, którego sterownik nie interpretuje poprawnie. W tym przypadku oszczędność często kończy się ponowną diagnostyką i drugą wymianą.
Po naprawie należy skasować błąd, wykonać jazdę próbną i ponownie odczytać pamięć sterownika. Samo zgaszenie kontrolki nie jest dowodem usunięcia problemu. Jeżeli błąd wraca, trzeba wrócić do przewodów, punktu masowego i rzeczywistych warunków spalania.
Najkrótsza droga do właściwego miejsca
Jeśli mam szybko odpowiedzieć, gdzie szukać tego elementu, wskazuję bok bloku silnika, okolice środka między cylindrami oraz przestrzeń pod kolektorem dolotowym. W silnikach V trzeba dodatkowo ustalić, którego rzędu cylindrów dotyczy błąd, a w niektórych konstrukcjach sprawdzić także głowicę.
Najbezpieczniejsza kolejność to rozpoznanie kodu silnika, sprawdzenie schematu, lokalizacja wiązki i dopiero później demontaż. Takie podejście zajmuje kilka minut więcej, ale chroni przed pomyleniem czujnika oraz wymianą sprawnej części. W diagnostyce tego elementu liczy się nie tylko to, gdzie jest czujnik spalania stukowego, lecz także czy ma prawidłowy kontakt z blokiem i czy jego sygnał dociera bez zakłóceń do sterownika.
