Gdy auto zaczyna nierówno pracować, traci moc albo zużywa więcej oleju, przyczyny często szuka się w zapłonie lub wtrysku. Tymczasem równie ważny jest stan komór, w których tłok spręża mieszankę i odbiera energię spalania. Wyjaśniam, jak działają cylindry w silniku, czym różnią się ich układy, jakie są objawy zużycia oraz jak sprawdzić problem bez zgadywania.
Najważniejsze informacje o pracy cylindrów
- Cylinder prowadzi tłok i tworzy szczelną komorę pracy dla procesu spalania.
- W silniku czterosuwowym pełny cykl trwa 720 stopni obrotu wału korbowego.
- Sama liczba cylindrów nie przesądza o mocy. Liczą się także pojemność, doładowanie, konstrukcja głowicy i sterowanie.
- Najważniejszy w diagnostyce jest nie tylko wynik kompresji, ale również różnica między poszczególnymi cylindrami.
- Do wykrywania usterek stosuje się pomiar kompresji, próbę olejową, test szczelności i endoskopię.
Jak cylinder zamienia spalanie na napęd

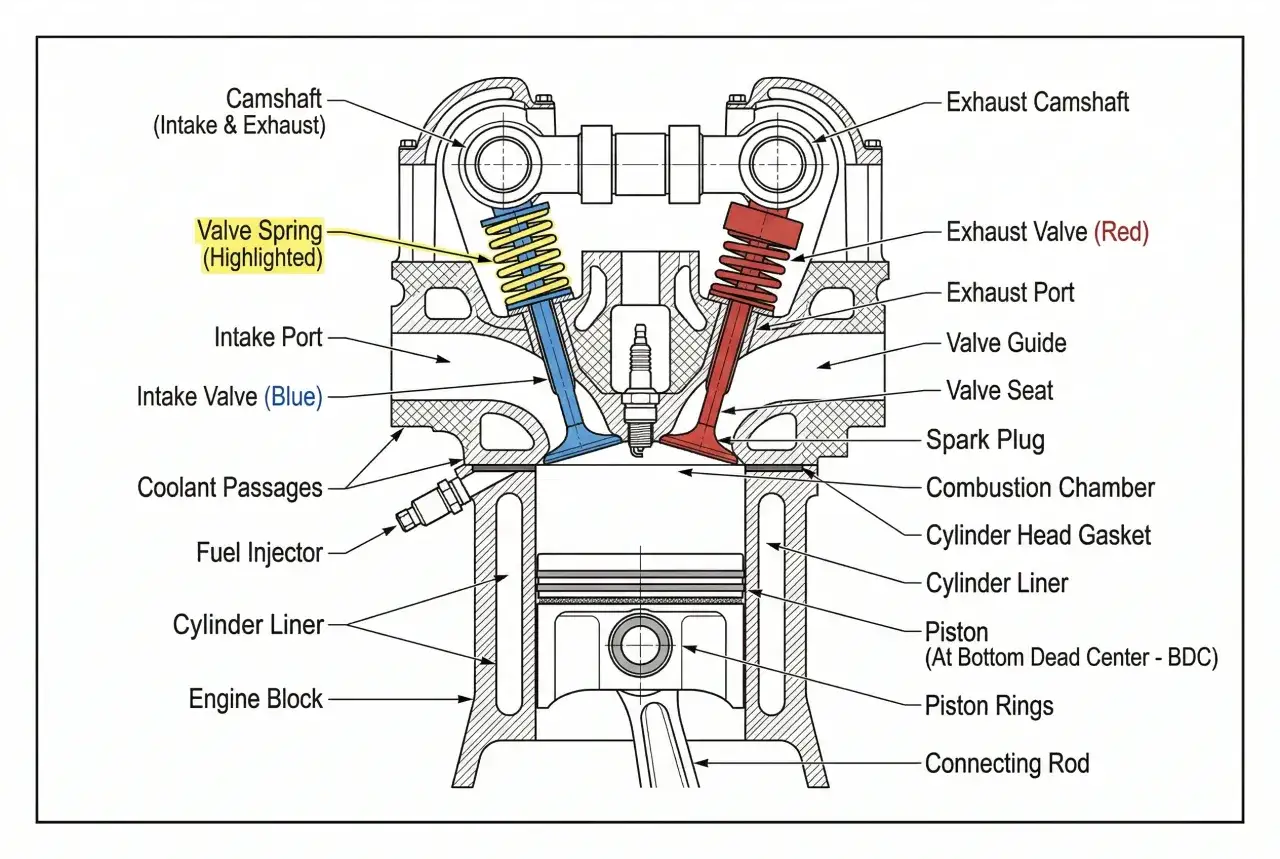

W uproszczeniu cylinder jest precyzyjnie wykonanym kanałem w bloku silnika albo wstawioną do niego tuleją. W środku porusza się tłok, a jego pierścienie uszczelniają przestrzeń roboczą, odprowadzają nadmiar oleju i pomagają przenosić ciepło na ścianki. Nad tłokiem znajduje się głowica z zaworami, świecą zapłonową w silniku benzynowym lub wtryskiwaczem paliwa w dieslu.
Podczas spalania powstają gazy o wysokim ciśnieniu. Naciskają one na denko tłoka, a korbowód przekazuje ruch na wał korbowy. To właśnie dlatego szczelność komory ma tak duże znaczenie. Nawet sprawny układ zapłonowy nie zapewni mocy, jeśli ciśnienie ucieka obok pierścieni albo przez niedomknięty zawór.
Cztery suwy w silniku czterosuwowym
- Ssanie - tłok przemieszcza się w dół, a otwarty zawór dolotowy wpuszcza powietrze lub mieszankę.
- Sprężanie - oba zawory są zamknięte, a tłok przesuwa się do góry.
- Praca - zapłon mieszanki powoduje gwałtowny wzrost ciśnienia i ruch tłoka w dół.
- Wydech - tłok wraca do góry i wypycha spaliny przez zawór wydechowy.
Pełny cykl wymaga dwóch obrotów wału, czyli 720 stopni. W jednostce wysokoprężnej nie ma klasycznej iskry, ponieważ zapłon następuje wskutek wysokiej temperatury sprężonego powietrza. W silniku dwusuwowym cykl jest krótszy, a kanały dolotowe i wydechowe mogą być wycięte bezpośrednio w ściance cylindra.
Liczba cylindrów wpływa na charakter auta
Większa liczba cylindrów zwykle poprawia płynność pracy, ponieważ kolejne suwy pracy występują częściej. Nie oznacza to jednak automatycznie większej mocy. Nowoczesny silnik trzycylindrowy z turbodoładowaniem może być mocniejszy od starszej jednostki czterocylindrowej o większej pojemności.
| Liczba cylindrów | Typowe zalety | Najczęstsze kompromisy |
|---|---|---|
| 3 | Niska masa, małe spalanie, kompaktowe wymiary | Więcej drgań i mniej równomierna praca |
| 4 | Dobry kompromis między kosztami, mocą i kulturą pracy | Wymaga wałków wyrównoważających albo innych rozwiązań przeciw drganiom w niektórych konstrukcjach |
| 5 | Ciekawy dźwięk i dobra elastyczność | Mniejsza dostępność części i bardziej złożona konstrukcja |
| 6 | Wysoka kultura pracy i duża rezerwa momentu | Większa masa, spalanie i koszt serwisu |
| 8 i więcej | Duża moc, płynność i charakterystyczna reakcja na gaz | Wysokie koszty eksploatacji, większe gabaryty i masa |
Dobrym przykładem jest silnik o pojemności 1998 cm³. W układzie czterocylindrowym na jeden cylinder przypada średnio około 500 cm³. Ta sama pojemność w układzie sześciocylindrowym daje mniejsze komory, częstsze suwy pracy i zwykle gładsze oddawanie mocy, ale wymaga większej liczby elementów.
Ja nie oceniam silnika wyłącznie po liczbie cylindrów. W codziennym samochodzie ważniejsze bywają równa kompresja, kultura pracy i dostępność części niż sam prestiż oznaczenia V6 czy V8.
Układ cylindrów zmienia konstrukcję i prowadzenie auta
Silnik rzędowy
W układzie rzędowym wszystkie cylindry znajdują się w jednej linii. To rozwiązanie proste, łatwe w serwisie i tanie w produkcji, dlatego spotyka się je bardzo często w silnikach trzycylindrowych, czterocylindrowych i sześciocylindrowych. Wadą długich jednostek, szczególnie R6, jest większa długość komory silnika.
Silnik widlasty

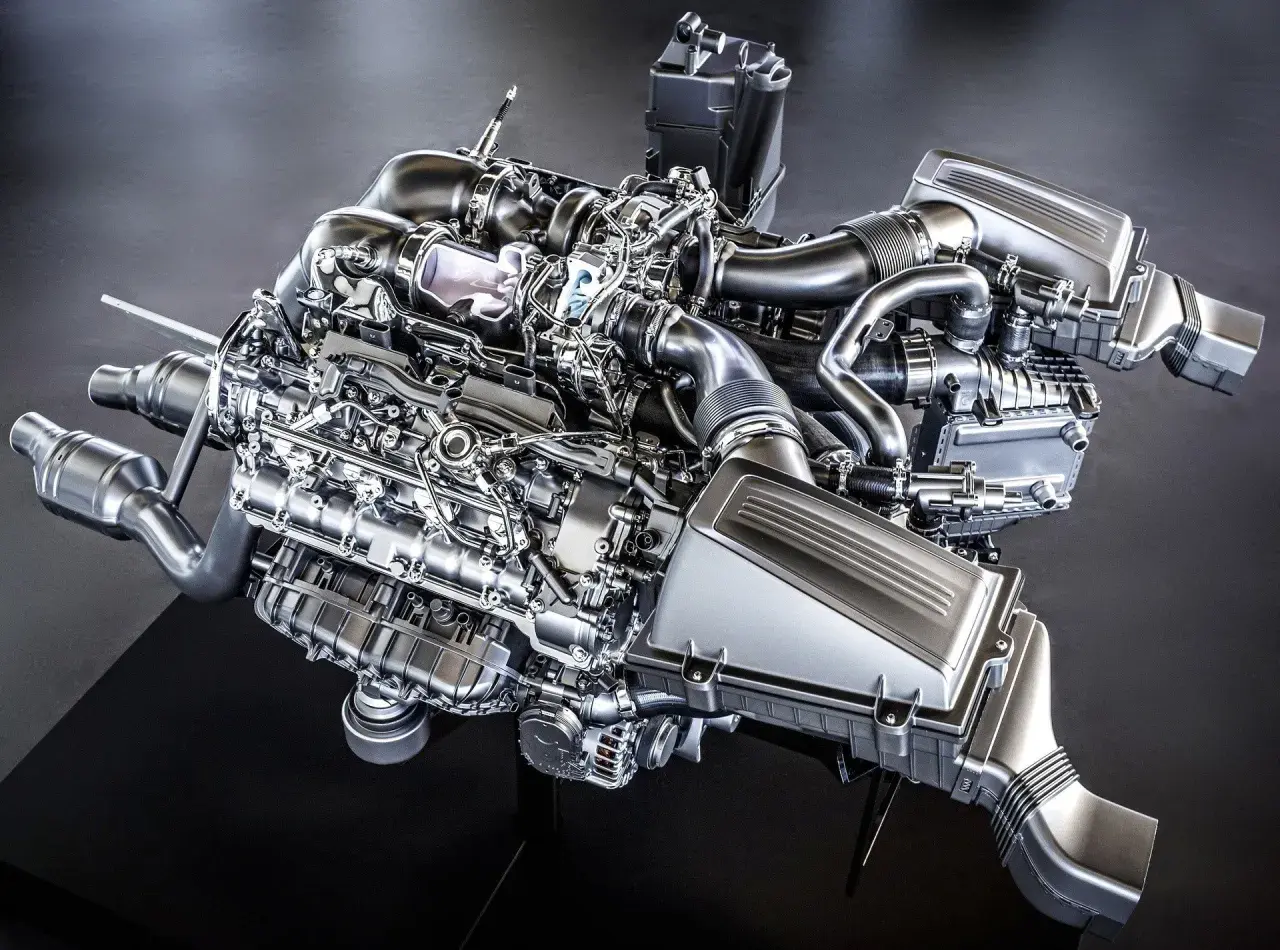

W silniku V cylindry są rozmieszczone w dwóch rzędach ustawionych pod kątem. Taka konstrukcja pozwala skrócić jednostkę, ale zwykle komplikuje osprzęt, układ chłodzenia i dostęp do tylnego rzędu. V6 nie jest po prostu krótszym R6, ponieważ oba układy różnią się wyważeniem, kolejnością zapłonu i sposobem prowadzenia głowic.
Silnik bokser
W bokserze cylindry leżą naprzeciw siebie, a tłoki poruszają się w przeciwnych kierunkach. Nisko położony środek ciężkości pomaga w prowadzeniu auta, ale szeroka konstrukcja może utrudniać naprawy i zwiększać koszt prac przy głowicach.
Silnik W
Układ W łączy kilka rzędów cylindrów w bardzo zwartej obudowie. Stosuje się go głównie w dużych, mocnych jednostkach, gdzie liczy się wysoka pojemność przy ograniczonej długości silnika. W zwykłym aucie jego zalety rzadko równoważą skomplikowaną obsługę.
Nie należy mylić układu z liczbą cylindrów. Określenie „czterocylindrowy” mówi, ile komór pracuje, natomiast „rzędowy” albo „V” wskazuje, jak zostały rozmieszczone.
Materiały i konstrukcje stosowane w cylindrach
Ścianka robocza musi wytrzymać wysoką temperaturę, nacisk pierścieni i tarcie. W starszych silnikach często stosowano żeliwny blok z otworami cylindrów. Współczesne jednostki mają również aluminiowe bloki z tulejami żeliwnymi albo specjalnie utwardzaną gładzią.
- Tuleja sucha jest osadzona w bloku i nie ma bezpośredniego kontaktu z płynem chłodzącym.
- Tuleja mokra styka się bezpośrednio z płynem chłodzącym, co ułatwia chłodzenie i wymianę, ale wymaga bardzo dobrego uszczelnienia.
- Gładź bez tulei może być specjalnie utwardzona, aby ograniczyć masę i tarcie.
- Chłodzenie cieczą stabilizuje temperaturę ścianek, a chłodzenie powietrzem wykorzystuje żebra odprowadzające ciepło.
Najczęściej zużywa się nie sam materiał cylindra, lecz cały zestaw współpracujących powierzchni. Pojawiają się rysy, próg zużycia w górnej części gładzi, zapieczone pierścienie albo zbyt duży luz tłoka. Skutkiem może być spadek kompresji, przedmuchy do skrzyni korbowej i spalanie oleju.
Przegrzanie jest szczególnie groźne, ponieważ może odkształcić tłok, zniszczyć pierścienie, porysować gładź i wypaczyć głowicę. Po jednym mocnym przegrzaniu nie zakładam, że problem skończył się na wymianie płynu chłodniczego. Potrzebne są pomiary i kontrola szczelności.
Objawy problemu i skuteczna diagnostyka
Uszkodzony cylinder nie zawsze daje jeden charakterystyczny sygnał. Nierówna praca może wynikać z nieszczelnego zaworu, ale równie dobrze z cewki, świecy, wtryskiwacza, nieszczelnego dolotu albo złego sterowania mieszanką.
| Objaw | Możliwe źródło problemu | Co sprawdzić |
|---|---|---|
| Nierówna praca i wypadanie zapłonów | Brak iskry, zły wtrysk lub niska kompresja | Diagnostykę OBD, zamianę cewek, świece, wtryskiwacz i pomiar kompresji |
| Trudny rozruch | Ucieczka ciśnienia, rozrząd, układ paliwowy | Kompresję na wszystkich cylindrach i synchronizację wału z wałkiem |
| Niebieski dym | Zużyte pierścienie, gładź, tłok albo uszczelniacze zaworowe | Zużycie oleju, próbę olejową i endoskopię |
| Spadek mocy | Nieszczelność zaworów, niska kompresja, zapchany dolot lub wydech | Pomiar ciśnienia, test szczelności i parametry pracy silnika |
| Dwa sąsiednie cylindry z niskim wynikiem | Możliwa nieszczelność uszczelki głowicy | Test CO₂, próbę szczelności i kontrolę układu chłodzenia |
Pomiar kompresji
Manometr podłącza się w miejsce świecy zapłonowej albo elementu wtryskowego, a silnik obraca się rozrusznikiem. Wyniki trzeba porównywać z danymi producenta, ponieważ nie istnieje jedna prawidłowa wartość w barach dla wszystkich benzynowych i wysokoprężnych jednostek.
Równie ważna jest różnica między cylindrami. Jeżeli trzy wyniki są zbliżone, a jeden wyraźnie odstaje, podejrzenie usterki mechanicznej jest większe niż wtedy, gdy wszystkie są podobnie niskie z powodu błędnej procedury, słabego akumulatora lub niedomkniętej przepustnicy.
Przeczytaj również: Co daje filtr stożkowy i czy warto go montować?
Próba olejowa i test szczelności
W próbie olejowej do cylindra wprowadza się niewielką ilość oleju i powtarza pomiar. Wyraźny wzrost ciśnienia sugeruje problem z pierścieniami lub gładzią, ale nie jest ostatecznym dowodem. Olej może chwilowo uszczelnić także inne nieszczelności.
Dokładniejszy jest test leak-down. Do tłoka ustawionego w górnym martwym położeniu podaje się sprężone powietrze i sprawdza, którędy ucieka. Szum w dolocie wskazuje na zawór ssący, w wydechu na zawór wydechowy, a w okolicy korka oleju na pierścienie lub tłok.
Endoskop pozwala obejrzeć denko tłoka, ślady przegrzania, rysy i nierównomierne zużycie bez demontażu głowicy. Orientacyjnie w Polsce w 2026 roku pomiar kompresji kosztuje 100-300 zł, test szczelności około 250-500 zł, a badanie endoskopowe zwykle 150-400 zł. Cena zależy od dostępu, liczby cylindrów i rodzaju silnika.
Naprawa i profilaktyka bez niepotrzebnych wydatków
Nie każda niska kompresja oznacza konieczność kapitalnego remontu. Najpierw trzeba wykluczyć regulację luzu zaworowego, przestawiony rozrząd, uszkodzony zawór, problem z wtryskiem i błędy pomiaru. Dopiero potem warto rozważać demontaż głowicy lub dołu silnika.
Wymiana uszczelki pod głowicą z obróbką i płynami może kosztować około 3200-6500 zł. Naprawa głowicy to często 2000-6000 zł, natomiast wymiana tłoków i pierścieni albo większy remont zwykle zaczyna się od około 6000 zł i może przekroczyć 20 000 zł w skomplikowanej jednostce.
Największą różnicę w trwałości robią proste rzeczy. Stosuję olej o specyfikacji producenta, skracam interwał wymiany przy jeździe miejskiej i nie obciążam mocno zimnego silnika. Pilnuję też poziomu płynu chłodniczego oraz szybko reaguję na wypadanie zapłonów, bo niespalone paliwo może zniszczyć katalizator i zmywać film olejowy ze ścianek.
- Wymieniaj olej zgodnie z realnymi warunkami jazdy, a nie wyłącznie maksymalnym interwałem z reklamy.
- Nie ignoruj kontrolki silnika migającej podczas wypadania zapłonów.
- Po przegrzaniu wykonaj pomiar kompresji i test szczelności, nawet jeśli auto nadal jeździ.
- Przy zakupie używanego samochodu porównaj wyniki wszystkich cylindrów, zamiast pytać tylko o jeden najwyższy odczyt.
Równa praca mówi o silniku więcej niż sama liczba cylindrów
Najzdrowszy wniosek jest prosty. Liczba i układ cylindrów wpływają na charakter samochodu, ale o stanie konkretnej jednostki decydują przede wszystkim szczelność, kompresja, temperatura pracy i smarowanie. Gdy pojawiają się objawy, zaczynam od diagnostyki elektronicznej i pomiarów, a nie od kosztownej wymiany części na próbę.
Jeżeli wyniki są równe, silnik nie zużywa nadmiernie oleju i nie przegrzewa się, sama obecność drobnych śladów eksploatacji nie musi oznaczać rychłego remontu. Najwięcej pieniędzy oszczędza nie najtańsza część, lecz trafne wskazanie miejsca, w którym naprawdę ucieka ciśnienie.
